In einem Kieswerk lief ein breites Band leer schnurgerade, wie mit dem Lineal gezogen. Sobald Kies darauf lag, wanderte es zur Seite, und dafür reichten schon Brocken von kaum zwei Zentimetern. Gesucht haben alle am Bandlauf, gefunden haben wir den Fehler ganz woanders.
Warum Schieflauf teuer wird, bevor ihn jemand ernst nimmt
Ein Gurt, der ein paar Zentimeter neben der Mitte läuft, sieht erst mal harmlos aus. Die Anlage fördert ja weiter. Genau das macht den Schieflauf so tückisch: Er tut am Anfang niemandem weh.
Was wirklich passiert, sehen Sie an der Kante. Eine schnell laufende Gurtkante, die ständig an der Tragkonstruktion reibt, franst aus, verliert Stücke und kann sich dabei überraschend flott durch Stahlhalterungen schneiden. Übrig bleibt eine messerscharf geschliffene Kante, an der sich beim nächsten Griff ins Band jemand ernsthaft verletzen kann. Aus einem Einstellthema ist ein Sicherheitsrisiko geworden.
Und es bleibt nicht bei der Kante. Läuft der Schieflauf unbemerkt weiter, zerstört er große Längen des Gurts und nimmt den Baustahl der Konstruktion gleich mit. Eine durchgescheuerte Halterung oder Stütze kann irgendwann nachgeben, und dann sprechen wir nicht mehr über Justage, sondern über einen Folgeschaden, der die ganze Anlage stilllegt. Dazu kommen die leisen Posten: verschüttetes Material, mehr Wartungsstunden, weniger Durchsatz.
Ein Fördergurt ist kein Wegwerfteil. Er ist oft das teuerste Einzelteil der ganzen Anlage, und der Schieflauf frisst ihn von der Kante her auf.
Die Grundregel des Bandlaufs
Für die Ursachensuche brauchen Sie keine Formelsammlung, sondern eine Merkregel aus der Praxis: Der Gurt läuft dorthin, wo er zuerst anliegt und wo der Widerstand größer ist. Steht eine Tragrolle schräg, lenkt sie das Band Umdrehung für Umdrehung in dieselbe Richtung. Wirkt eine Reibkraft nur auf einer Seite, etwa durch eine Anhaftung oder eine schleifende Schurrenabdichtung, gerät der Lauf aus dem Gleichgewicht.
Diese Regel macht aus der Raterei ein Verfahren. Die Frage lautet nicht mehr: Warum läuft das Band schief? Sie lautet: Was gibt ihm einen Grund, genau an dieser Stelle und genau in diese Richtung zu laufen? Ein Band läuft nicht schief, weil es Lust dazu hat. Irgendetwas hat ihm einen Grund gegeben.
Es ist wie bei einem Auto, das beim Fahren ständig nach rechts zieht. Sie können dauerhaft gegenlenken, aber Reparatur würde das keiner nennen. Sie lassen die Spur vermessen.
Der Ursachenbaum: vier Familien von Verdächtigen
Die Ursachen für Schieflauf und Fehlausrichtung lassen sich in vier Familien sortieren. Ein Teil der Liste stammt aus Fachartikeln zur Schieflauf-Behebung, ein Teil aus dem Ursachenkatalog eines Herstellers von Zentrierrollen, der solche Fälle täglich sieht. Die dritte Spalte ist Praxiserfahrung aus vielen Einsätzen, kein Normwert, aber ein brauchbarer Wegweiser.
| Ursachenfamilie | Typische Auslöser | Woran Sie sie erkennen |
|---|---|---|
| Aufgabe und Beladung | Material trifft außermittig oder schräg auf, ungleichmäßige Gewichtsverteilung, Querschub aus der Schurre | Band läuft leer gerade und erst beladen schief |
| Ausrichtung | Trommeln oder Tragrollenstationen stehen nicht rechtwinklig zur Bandachse, verzogene Stahlkonstruktion, konische Kopftrommel, Montagefehler | Schieflauf ortsfest an derselben Stelle, auch im Leerlauf |
| Bandzustand | Gurt ungerade, verschlissen oder falsch gespleißt | Die schiefe Stelle wandert mit dem Gurtumlauf mit |
| Betrieb und Umgebung | Falsche Bandspannung, Anhaftungen an Rollen und Trommeln, einseitige Reibkräfte durch Abstreifer, Schurrenabdichtung oder eine festsitzende Rolle, Schwingungen, einseitige Sonnenbestrahlung | Schieflauf kommt und geht, oft last-, wetter- oder tageszeitabhängig |
Zwei Einträge verdienen einen zweiten Blick. Die festsitzende oder gebrochene Tragrolle bremst einseitig und fällt deshalb in die vierte Familie; wie Sie einen Lagerschaden hören, bevor Sie ihn sehen, ist ein eigenes Thema. Und die Sonne klingt nach Ausrede, steht aber wörtlich im Ursachenkatalog des Rollenherstellers: Einseitige Sonnenbestrahlung genügt demnach, um ein Band aus der Spur zu bringen. Wer so etwas schon einmal an einem Sommernachmittag gejagt hat, lacht darüber nicht mehr.
Detektivarbeit: erst beobachten, dann schrauben
Bevor Sie irgendetwas verstellen, schauen Sie zu. Der Ort des Symptoms grenzt den Täterkreis ein. Notieren Sie, wo das Band zuerst aus der Spur läuft: vor oder hinter der Aufgabe, im Obertrum oder im Leertrum, immer an derselben Stelle oder wandernd. Bleibt die schiefe Stelle ortsfest, während der Gurt durchläuft, sitzt die Ursache in der Anlage, also an einer Rolle, einer Trommel oder der Konstruktion. Wandert sie mit dem Gurtumlauf mit, steckt sie im Band selbst, etwa in einer schief gespleißten Verbindung.
Der zweite Test ist der Vergleich zwischen leer und beladen. Das Kieswerk vom Anfang war dafür das Lehrstück: Leer lief das breite Band tadellos, beladen wanderte es sofort, und schon die kleinsten Steine zogen es aus der Spur. Gesucht wurde wochenlang an Rollen und Trommeln. Dabei verrät sich ein Band, das leer gerade und beladen schief läuft, praktisch von selbst: Die Ursache sitzt in der Aufgabe, nicht im Gurt. Dort lag das Material außermittig auf, und die Bandspannung passte nicht dazu. Erst als das Gut mittig und in Laufrichtung aufgegeben wurde, lief das Band auch unter Last gerade.
Wie viel die Flugbahn des Materials ausmacht, habe ich an einem kurzen Band gelernt, an dem ich den Schieflauf lange nicht in den Griff bekam. Rollen ausgerichtet, Spannung geprüft, half alles nur für ein paar Tage. Dann habe ich mir den Materialstrom aus der Schurre angesehen: Das Gut fiel weder senkrecht noch in Laufrichtung, es kam schräg an und schob den Gurt bei jedem Schwung ein Stück zur Seite. Ein kurzes Band hat gegen so einen Querschub kaum Beharrungsvermögen, es reagiert viel empfindlicher als ein langes. Wir haben die Schurre so umgebaut, dass der Strom mittig und in Bandrichtung auftrifft. Danach war der Schieflauf weg.
Noch ein Wort zur Sicherheit, weil es bei der Ursachensuche schnell passiert: Anbackungen entfernen, in die Schurre fassen, an der Kante messen, all das nur an der stillgesetzten und gesicherten Anlage. Kein Handgriff am laufenden Band ist schneller als der Gurt.
Behebung: ausrichten, reinigen, zentrieren, in dieser Reihenfolge

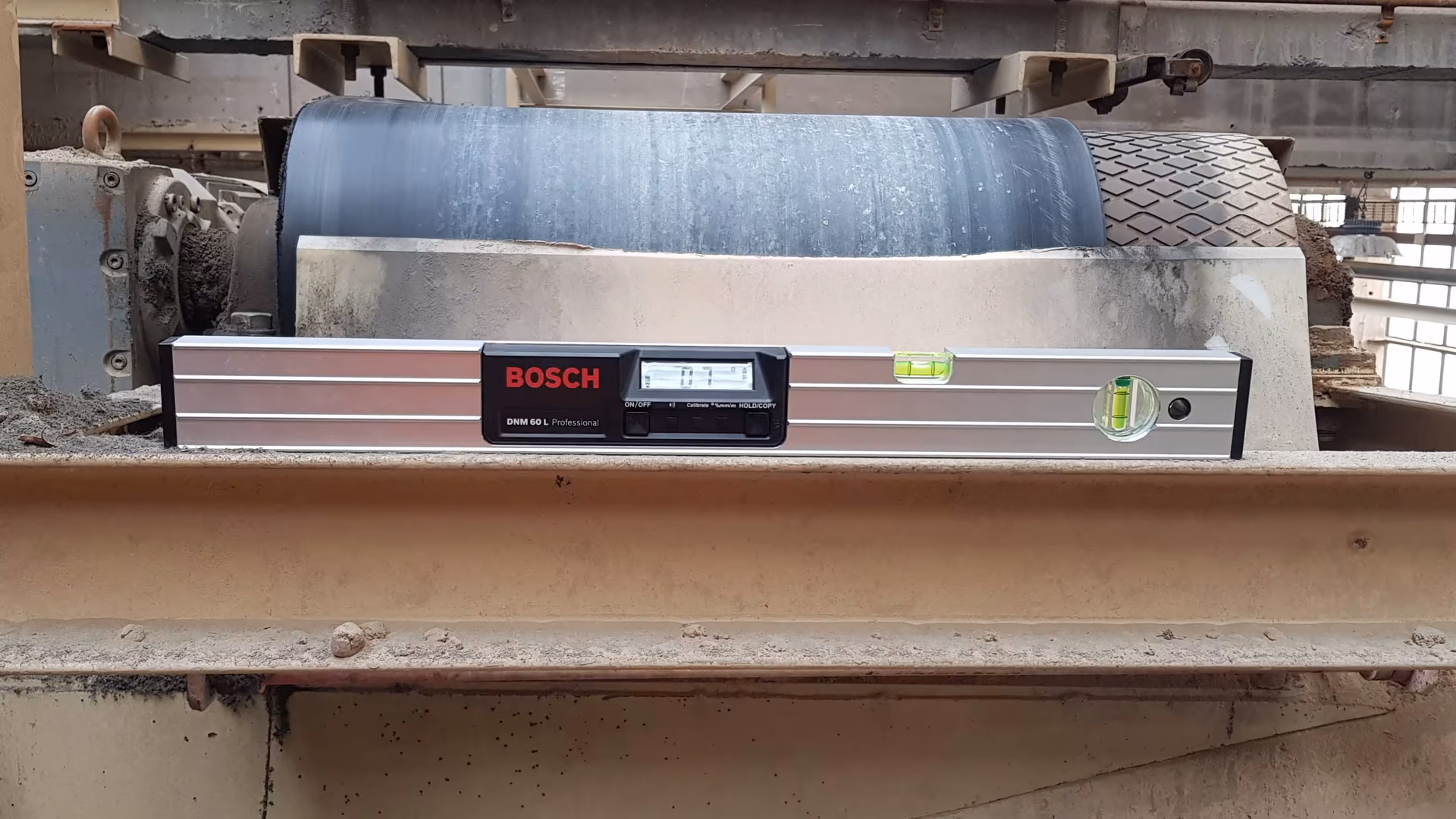

Steht der Verdächtige fest, ist die Behebung meist unspektakulär. Schieflauf ist kein Reparaturfall, sondern ein Einstellfall. Prüfen Sie die Rechtwinkligkeit der Trommeln zur Bandachse, richten Sie die Tragrollenstationen aus, zentrieren Sie die Materialaufgabe, entfernen Sie Anhaftungen von Rollen und Trommeln und korrigieren Sie die Bandspannung. Das meiste davon ist Zollstock, Schnur und Geduld statt Spezialwerkzeug. Kein Hexenwerk. Aber Handwerk.
Justieren Sie anschließend in kleinen Schritten und geben Sie dem Band nach jeder Änderung Zeit, sich einzulaufen. Wer an fünf Stationen gleichzeitig dreht, weiß hinterher nicht, welche Änderung geholfen hat, und steht beim nächsten Schieflauf wieder bei null.
Für Anlagen, die trotz sauberer Grundeinstellung empfindlich bleiben, gibt es Zentrierrollen, auch Selbstausrichtrollen genannt. Das Funktionsprinzip beschreibt ein Hersteller für sein System so, die Werte sind also produktspezifisch und keine Branchennorm: Die Rolle sitzt anstelle einer normalen Tragrolle im Untertrum, direkt vor der Umlenktrommel. Im Idealfall pendelt der Gurt seitlich um höchstens plus/minus 6 Millimeter. Läuft er etwa 10 Millimeter einseitig, verlagert sich der Schwerpunkt der Rolle, ein Bremsbelag greift einseitig, die Rolle stellt sich schräg zur Laufrichtung und lenkt den Gurt über die Reibkraft ihrer Gummirippen zurück zur Mitte.
Nur eines dürfen Sie von der Zentrierrolle nicht erwarten: dass sie die Ursache beseitigt. Sie ist wie die Bande an der Kegelbahn. Sie hält die Kugel in der Bahn, macht den Wurf aber nicht gerader. Wer eine schiefe Schurre mit Zentrierrollen kaschiert, behält die einseitige Kraft im System, die Rolle hält nur dauerhaft dagegen.
Bei langen oder schlecht einsehbaren Anlagen lohnt zusätzlich der Blick auf kontinuierliche Überwachung. Sensoren erkennen Schieflauf und Fehlstellungen in Echtzeit, bevor daraus ein kostspieliger Ausfall wird. Die klassische Sichtprüfung beim Rundgang bleibt wertvoll, hat aber eine eingebaute Schwäche: Zwischen zwei Kontrollen liegt ein Zeitfenster, und genau darin entwickeln sich Probleme in aller Ruhe weiter. Wie oft Sie kontrollieren sollten, hängt von der Anlage ab; eine pauschale Zahl dafür wäre geraten, nicht belegt.
Was der Schieflauf mit der Gurtkante macht
Die ausgefranste Kante ist beim Schieflauf fast immer Folge, nicht Ursache. Läuft der Gurt aus der Spur, reibt die Kante an der Tragkonstruktion, franst aus, reißt stückweise ab oder wird im Extremfall messerscharf durchgeschliffen. Kantenpflege heißt deshalb zuerst: Bandlauf in Ordnung bringen. Alles andere ist Kosmetik am Symptom.
Wie empfindlich eine Kante ist, hängt von ihrer Ausführung ab. Laut dem technischen Bulletin eines Gurtherstellers gibt es drei Varianten: die Vollgummikante, die geschnittene und versiegelte Kante sowie die einfach geschnittene Kante. Die Vollgummikante besteht aus einem 5 bis 15 Millimeter breiten, nicht gewebeverstärkten Gummistreifen am Gurtrand. Strukturell bringt sie keinen Vorteil, und bei Schieflauf ist sie besonders anfällig: Unverstärkter Gummi lässt sich leicht abschneiden, und bei Beschädigung reißen oft gleich große Stücke ab. Stahlseilgurte gibt es trotzdem ausschließlich mit Vollgummikante, weil die Kante dort die Stahlseile vor Feuchtigkeit und Korrosion schützt.
Versiegelte Schnittkanten entstehen durch die Reibungswärme rotierender Schneidklingen, die Karkassenfasern und Gummi an der Kante miteinander verschmelzen. Das hält Feuchtigkeit besser aus der Karkasse heraus und macht diese Ausführung zur robusteren Wahl für Nässe und längere Außenlagerung. Für Sie heißt das: Franst eine Kante wiederholt aus, prüfen Sie zuerst den Bandlauf und erst danach die Kantenausführung. Und wo aus der angeschlagenen Kante bereits Risse ins Band hineinlaufen, beginnt ein anderes Kapitel.
- Schieflauf ist ein Symptom. Erst die Ursache suchen, dann zentrieren, sonst justieren Sie jede Woche neu.
- Die häufigsten Ursachen: außermittige oder schräge Materialaufgabe, nicht rechtwinklig stehende Trommeln und Tragrollen, falsche Bandspannung, Anhaftungen.
- Beobachten schlägt Schrauben: Leerlauf gegen Beladen vergleichen und notieren, wo der Schieflauf zuerst auftritt. Ortsfest deutet auf die Anlage, mitwandernd auf den Gurt.
- Unbeachtet zerstört Schieflauf große Gurtlängen, schleift die Kante messerscharf und greift den Stahlbau an.
- Zentrierrollen sind eine sinnvolle Dauerabsicherung, ersetzen aber die Ursachenbeseitigung nicht.
- Kantenschäden sind meist Folgeschäden. Wer die Kante schützen will, bringt zuerst den Bandlauf in Ordnung.
Häufige Fragen
Warum läuft mein Förderband immer zur gleichen Seite?
Eine konstante Richtung deutet auf eine konstante Ursache: eine schräg stehende Tragrolle oder Trommel, eine verzogene Konstruktion oder eine dauerhaft einseitige Materialaufgabe. Der Gurt läuft dorthin, wo er zuerst anliegt und den größeren Widerstand spürt. Vergleichen Sie den Lauf leer und beladen, dann wissen Sie, ob die Ursache in der Anlage oder in der Beladung sitzt.
Kann ich Schieflauf selbst einstellen oder brauche ich einen Fachmann?
Ausrichten, Reinigen, Aufgabe zentrieren und Bandspannung korrigieren sind normale Instandhalterarbeit, allerdings nur an der stillgesetzten und gesicherten Anlage. Wichtig ist die Systematik: eine Änderung nach der anderen, mit Beobachtungszeit dazwischen. Kommt der Schieflauf trotz sauberer Grundeinstellung immer wieder, lohnt sich eine systematische Bandlauf-Analyse mit erfahrener Unterstützung.
Welche Rolle spielt die Materialaufgabe beim Schieflauf?
Eine sehr große. Trifft das Gut außermittig oder schräg auf, schiebt es den Gurt bei jeder Ladung ein Stück zur Seite. Ein Band, das leer gerade und erst beladen schief läuft, zeigt fast immer auf die Aufgabe. Kurze Bänder reagieren auf diesen Querschub besonders empfindlich.
Was sind Zentrier- oder Selbstausrichtrollen und wann lohnen sie sich?
Das sind Rollen, die sich bei einseitigem Bandlauf selbsttätig schräg stellen und den Gurt über Reibung zurück zur Mitte lenken. Sie lohnen sich als dauerhafte Absicherung an Anlagen, die empfindlich auf wechselnde Beladung reagieren. Einbauen sollten Sie sie erst, nachdem die eigentliche Ursache behoben ist, sonst kaschieren sie das Problem nur.
Wie schnell zerstört ein unbemerkter Schieflauf den Gurt?
Eine seriöse Pauschalzahl gibt es dafür nicht. Belegt ist aber, dass sich eine schnell laufende Kante überraschend zügig durch Stahlhalterungen schneiden kann und dass unbemerkter Schieflauf große Gurtlängen zerstört. Je länger er läuft, desto teurer wird es. Reagieren Sie deshalb beim ersten Anzeichen, nicht erst beim Kantenschaden.
