Durchschläge an der Übergabestelle: Wenn scharfes Material den Fördergurt durchlöchert

An der Aufgabestelle hört man das Problem, bevor man es sieht. Fällt ein grober Brocken aus der Schurre auf den Gurt, gibt es keinen weichen Aufschlag, sondern einen dumpfen Schlag, den Sie in den Füßen spüren, wenn Sie daneben stehen. Fahren Sie danach mit der Hand über das Band, finden Sie genau dort Dellen, Einschläge und manchmal ein Loch, durch das Sie das Gewebe sehen.

Warum die Übergabe der gefährlichste Meter im ganzen Band ist

Ein Fördergurt läuft über hunderte Meter, mal über Tausende, und die meiste Zeit passiert ihm nichts. Er trägt, er wendet, er kommt zurück. Kaputt geht er fast immer an einer einzigen Stelle: dort, wo das Material auf ihn aufgegeben wird. Die Übergabe ist der gefährlichste Meter der ganzen Anlage, und das hat einen physikalischen Grund.

Am Aufgabepunkt treffen zwei Belastungen zusammen, von denen jede für sich schon reicht, um einem Gurt zuzusetzen. Aus der Höhe fallendes, schweres oder scharfkantiges Material trifft den Gurt mit hoher Energie und erzeugt Einschläge, Dellen oder im Extremfall ein Loch, das bis in die Karkasse durchgeht. Gleichzeitig liegt das Gut im Moment des Auftreffens noch quer zum Band und wird erst auf Bandgeschwindigkeit beschleunigt. Der Stoß von oben und der Abrieb aus der Beschleunigung wirken also zur selben Zeit auf dieselbe Fläche.

Das ist, als würde ein Zimmermann den ganzen Tag auf dieselbe Stelle im Brett schlagen. Ein einzelner Schlag hinterlässt kaum eine Spur. Aber die Übergabe schlägt bei jeder Ladung wieder zu, Stunde um Stunde, immer an derselben Stelle. Deshalb sehen Sie den Verschleiß dort zuerst, und deshalb sitzt dort auch der Schaden, der einen Gurt vorzeitig aus dem Rennen nimmt.

Delle, Einschlag, Durchstoß: wann es noch harmlos ist und wann nicht

Nicht jeder Aufprall ist gleich ein Notfall. Es hilft, drei Schadensbilder auseinanderzuhalten, denn sie entscheiden über Reparatur oder Tausch. Die Grenze verläuft an der Karkasse, also am Zugträger aus Gewebe oder Stahl, der die Kraft im Gurt aufnimmt.

Für die Entscheidung heißt das: Solange nur die Deckplatte betroffen ist, ist die Reparatur reine Routine. Ist die Karkasse durchstoßen, ist sie es nicht mehr. Je nach Ausmaß muss die Stelle ausgeschnitten und neu verbunden werden, oder der Gurt kommt an dieser Stelle an sein Ende. Ein durchschlagenes Loch ist übrigens etwas anderes als ein langer Schlitz, der in Laufrichtung durch das Band zieht. Der entsteht durch einen eingeklemmten Fremdkörper und läuft waagerecht mit dem Gurt mit, nicht senkrecht von oben. Das ist ein eigener Mechanismus mit eigener Vorbeugung.

Die Aufgabe entschärfen: ein Prallbett statt einzelner Stoßrollen

In einem Steinbruch hatte ein Band an der Aufgabestelle ständig Einschläge und Dellen, genau dort, wo die groben Brocken aus der Höhe auftrafen. Unter der Aufprallzone saßen normale Stoß-Tragrollen. Die haben den Schlag nicht abgefangen, sondern ihn punktuell in den Gurt weitergereicht, wie ein Amboss unter dem Blech. Wir haben ein durchgehendes Dämpfungsbett eingebaut, das den Aufprall abfängt und die Energie über die ganze Fläche verteilt. Danach waren die Durchschläge weg.

Der Unterschied liegt in der Auflage. Eine Stoß-Tragrolle stützt den Gurt nur auf einer schmalen Linie. Zwischen zwei Rollen hängt das Band frei durch, und fällt der Brocken genau in diese Lücke, geht der Schlag fast ungebremst hindurch. Ein durchgehendes Bett stützt den Gurt über die ganze Breite und Länge der Aufprallzone. Es ist der Unterschied zwischen einem Sprung auf ein Brett und einem Sprung auf eine dicke Matte. Beim Brett kommt die volle Wucht in den Knochen an, bei der Matte verteilt sie sich.

Solche Dämpfungselemente bestehen aus einer Kombination von stoßabsorbierendem Gummi und einer Gleitfläche aus ultrahochmolekularem Polyethylen. Der Gummi federt den Aufprall ab und nimmt die punktuelle Belastung aus dem Gurt, die glatte Kunststofffläche darüber lässt das Band mit wenig Reibung darübergleiten. Statt auf einzelnen Rollen läuft der Gurt an der Übergabe also auf einer durchgehenden, nachgebenden Unterlage.

Solche Aufprallstationen leisten laut Hersteller vier Dinge auf einmal. Sie dämpfen den Stoß und federn die Aufprallkraft ab. Sie schützen den Gurt vor Schnitten und Einstichen. Sie halten das Material stabiler auf dem Band, verteilen es gleichmäßiger und verringern damit die Überschüttung an den Rändern. Und sie senken nebenbei Staub, Lärm und Wartungsaufwand. Für Sie zählt vor allem der zweite Punkt: weniger Einstiche, weniger Durchschläge, ein Gurt, der länger durchhält.

Konstruktive Hebel: Fallhöhe, Schurre und die groben Brocken

Bevor Sie den Aufprall dämpfen, lohnt der Blick darauf, wie viel Wucht überhaupt entsteht. Denn die günstigste Dämpfung ist die, die Sie gar nicht erst brauchen. Der größte Hebel ist die Fallhöhe. Jeder zusätzliche Meter, den ein Brocken fällt, schlägt kräftiger zu, und diese Energie muss am Ende irgendwer aufnehmen, meistens der Gurt.

Als grobe Orientierung, ab wann herabfallendes Material heikel wird, hilft eine Richtlinie aus einem Konzern-Sicherheitshandbuch. Sie gilt dort intern und ist ausdrücklich kein allgemeiner Normwert: Partikelgrößen unter 16 Millimeter gelten als niedriges Risiko, wenn sie nur vereinzelt aus einer Fallhöhe von höchstens 5 Metern herabfallen. Ab einer Fallhöhe über 5 Metern verlangt dieselbe Richtlinie eine gesonderte Gefährdungsbeurteilung. Nehmen Sie diese Zahlen nicht als Grenzwert für Ihren Gurt, sondern als das, was sie sind: ein Anhaltspunkt, dass Fallhöhe und Korngröße zusammen über das Risiko entscheiden. Fällt bei Ihnen faustgroßes Hartgestein aus mehreren Metern, sind Sie in einer ganz anderen Liga als bei rieselndem Sand.

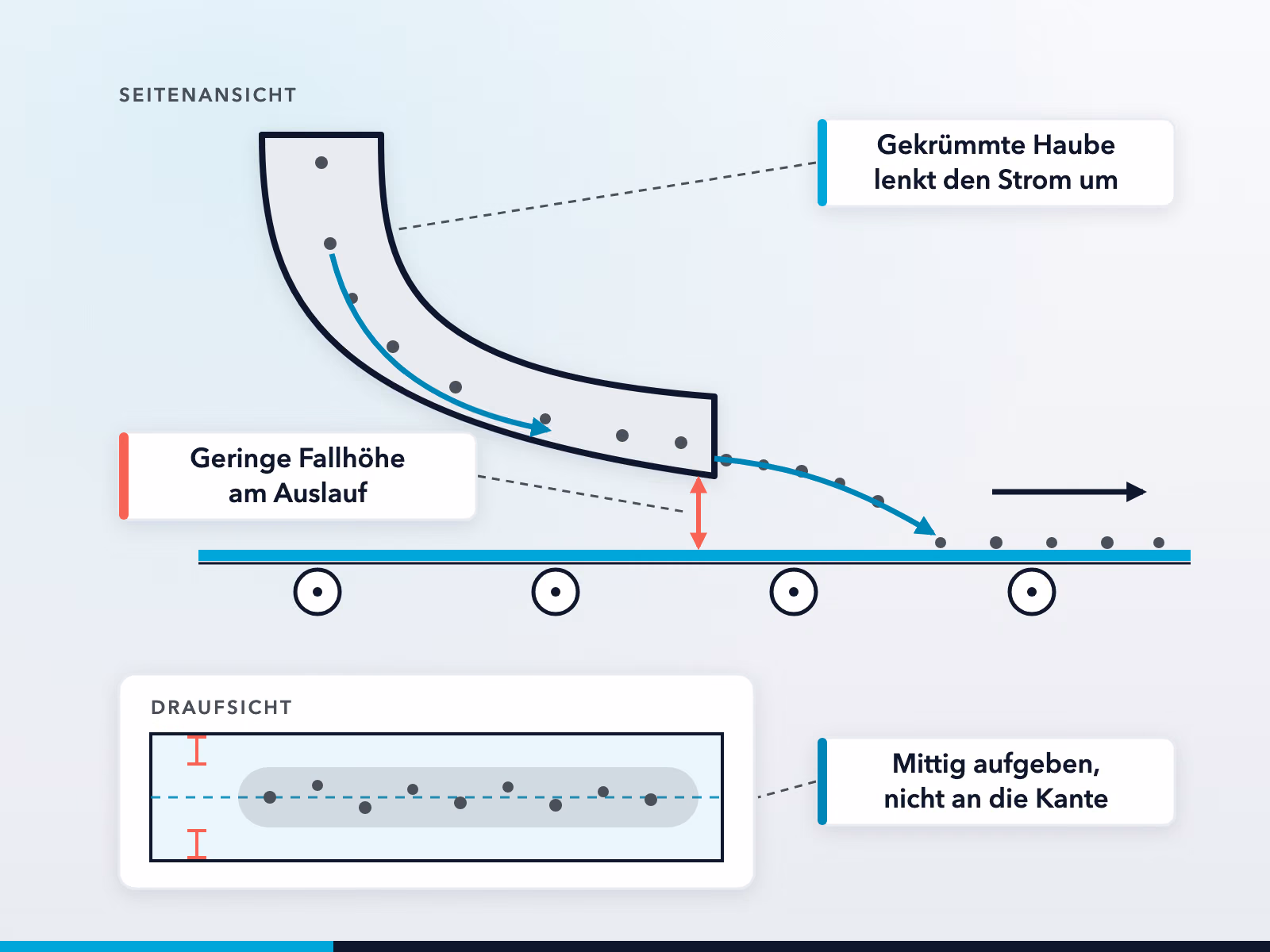

Der zweite Hebel ist die Aufgabegeometrie. Die Schurre sollte das Material mittig und in Bandrichtung auf den Gurt leiten, nicht schräg von der Seite. Trifft der Strom mittig und in Laufrichtung auf, verteilt sich die Last, das Band läuft ruhiger und der Aufprall konzentriert sich nicht auf eine Kante. Eine schräge Aufgabe schadet doppelt: Sie erhöht den örtlichen Stoß und zieht den Gurt nebenbei aus der Spur. Und wo besonders große oder scharfkantige Brocken im Gutstrom sind, hält man sie am besten schon vor der Aufgabe zurück, etwa über einen groben Rost. Was gar nicht erst auf den Gurt fällt, kann ihn auch nicht durchschlagen.

Womit Sie die Wände der Schurre selbst gegen Verschleiß auskleiden, ob mit Gummi, Keramik oder Kunststoff, ist ein eigenes Thema. Hier geht es um den Schutz des Gurts, nicht um die Auskleidung der Übergabewand.

Die richtige Gurtwahl: Durchschlagfestigkeit lässt sich nicht ablesen

Wenn Aufgabe und Dämpfung stimmen und trotzdem noch Löcher entstehen, kommt der Gurt selbst ins Spiel. Und hier gibt es eine unbequeme Wahrheit: Wie durchschlag- und reißfest ein Gurt ist, können Sie an keiner Kennzahl ablesen. Für den Abrieb gibt es genormte Klassen, an denen Sie sich orientieren können. Für die Reißfestigkeit als eigenständige Eigenschaft gibt es dagegen kein international anerkanntes Prüfverfahren mit festen Leistungsanforderungen. Es existiert zwar eine Prüfmethode, mit der sich der Widerstand gegen einen einreißenden Anfangsriss messen lässt, aber keine Norm, die sagt, welchen Wert ein guter Gurt erreichen muss.

Das ist einer der Gründe, warum Hersteller dieses Thema selten bewerben, obwohl die Widerstandsfähigkeit gegen Zerreißen im Steinbruch oder im Recycling oft wichtiger ist als jede andere Eigenschaft. Auf dem Papier sieht ein Gurt ohne Reißfestigkeitsklasse aus wie jeder andere. Im Betrieb an der Übergabe sieht es anders aus.

Technisch lässt sich der Durchschlagschutz durchaus verbessern. Das Prinzip: Statt einer herkömmlichen Gewebelage werden die Querfäden im Gewebe dehnbar ausgeführt. Klemmt sich ein Gegenstand ein, bündeln sich diese Fäden zusammen und können das Band stoppen, statt es reißen zu lassen. Ein solches Spezialgewebe soll nach Herstellerangabe mindestens dreimal so reißfest sein wie eine gewöhnliche Gewebelagenkonstruktion. Das ist eine Herstellerangabe, keine geprüfte Norm, aber das Funktionsprinzip ist plausibel: Ein Gewebe, das dem Fremdkörper nachgibt und ihn festhält, überlebt eher als eines, das sofort aufreißt.

Bleibt die Kostenfrage. Der billige Reflex an einer durchschlaggefährdeten Stelle ist der Wegwerf-Gurt: einer einbauen, verschleißen lassen, den nächsten bestellen. Rechnen Sie einmal Reparatur, Austausch und Stillstand zusammen, geht diese Rechnung selten auf. Ein Wegwerf-Gurt an der Übergabe ist wie ein billiger Reifen auf einer Schotterpiste. Er kostet erst wenig und dann ständig. Er kostet Sie den Gurt und obendrein den Stillstand, während Sie ihn tauschen. Gespart haben Sie an dieser Stelle nichts.

Und doch bleibt der Gurt die letzte Verteidigungslinie, nicht die erste. Ein durchschlagfester Gurt auf einer nicht entschärften Aufgabe ist nur ein teureres Opfer. Erst die Übergabe in Ordnung bringen, dann über die Gurtqualität reden. In dieser Reihenfolge sparen Sie am meisten.
