Legen Sie einen abgefahrenen Fördergurt neben einen neuen, fällt Ihnen der Unterschied nicht sofort auf. Messen Sie nach, und Sie finden ihn: Oben fehlen ein paar Millimeter Gummi, unten kaum. Diese Millimeter verschwinden nicht zufällig. Sie haben einen Ort, ein Muster und einen Grund, und wer beides lesen kann, weiß, ob die richtige Gummiqualität auf seiner Anlage läuft.
Wo der Verschleiß wirklich herkommt
Ein Fördergurt besteht aus zwei sehr unterschiedlichen Teilen. Innen liegt der Zugträger, das Gewebe oder die Stahlseile, die die Kraft aufnehmen und das Band tragen. Außen liegt die Deckplatte aus Gummi. Sie trägt keine Last, sie hält den Kopf hin. Die Deckplatte ist die Opferschicht: Sie nutzt sich ab, damit der Zugträger darunter heil bleibt, so wie die Sohle eines Arbeitsschuhs den Fuß schützt. Solange oben Gummi steht, ist alles in Ordnung.

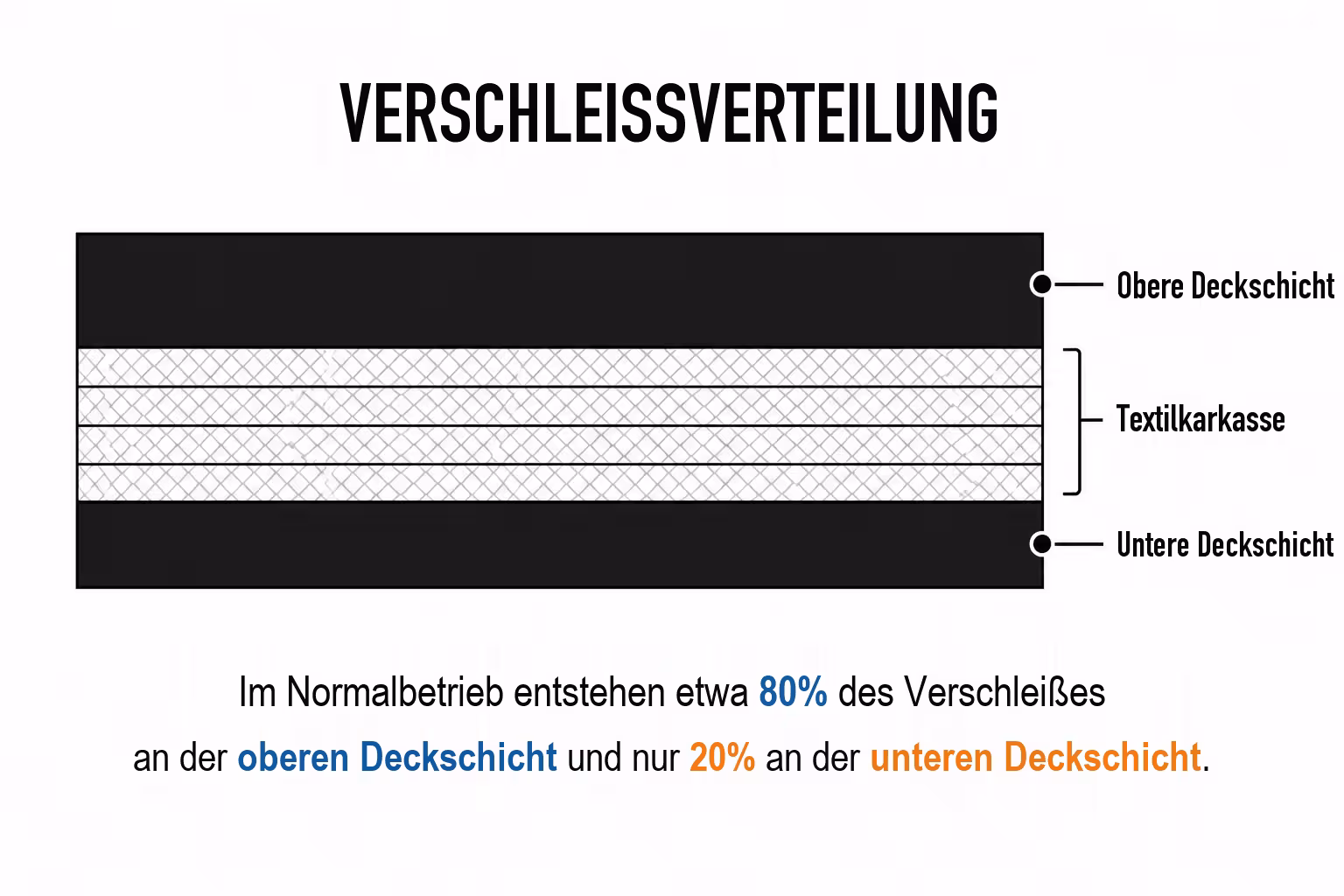

Nur nutzt sich dieser Gummi nicht überall gleich ab. Ein Betriebsleiter, den ich kennengelernt habe, wunderte sich, dass seine Tragseite viel schneller dünn wurde als die Laufseite. Er vermutete schon einen Materialfehler und wollte reklamieren. Dabei war das völlig normal. Der weitaus größte Teil des Verschleißes entsteht oben, auf der Seite, auf der das Material liegt. Ein Gurthersteller beziffert das Verhältnis in seinem technischen Bulletin auf grob 80 Prozent Tragseite zu 20 Prozent Laufseite. Das ist eine Herstellerangabe, keine Norm. Aber sie deckt sich mit dem, was man draußen sieht: Oben geht der Gummi, unten hält er.
Das ist keine schlechte Nachricht, im Gegenteil. Es sagt Ihnen, wo Sie hinschauen müssen. Wer die Standzeit seines Gurts im Auge behalten will, misst die Deckplattendicke oben und nicht unten, und er misst sie dort, wo das Material auf den Gurt kommt. Denn dort, an der Aufgabestelle, sitzt der Brennpunkt.
Der Brennpunkt Aufgabestelle
An der Aufgabestelle passiert etwas, das man leicht übersieht: Das Material liegt einen Moment lang fast still, während der Gurt schon läuft. Es muss erst auf Bandgeschwindigkeit gebracht werden. In diesem Sekundenbruchteil rutscht der Gurt unter dem Gut durch, bis beide gleich schnell sind, wie ein Reifen, der beim Anfahren kurz durchdreht. Genau dieses Durchrutschen schmirgelt am meisten. Bei jeder Ladung, den ganzen Tag.
Deshalb ist die Aufgabestelle der Ort, an dem die Deckplatte zuerst dünn wird. Dazu kommen weitere Stellen, an denen der Gurt Reibung sieht: Übergaben, Abwurfstellen und Gurtreinigungssysteme, allen voran ein falsch eingestellter Metallabstreifer, der über die Deckplatte kratzt, statt sie sauber abzuziehen. Wie ein Abstreifer richtig eingestellt gehört, ist ein Thema für sich. Hier zählt nur eines: Er kann Verschleißquelle sein statt Schutz.
Ein Detail überrascht viele: Kürzere Bänder verschleißen relativ stärker als lange. Der Grund ist simpel. Auf einer kurzen Anlage läuft dieselbe Stelle der Deckplatte häufiger pro Stunde über die Aufgabe und den Abstreifer. Sie sammelt in derselben Zeit mehr Passagen durch die Gefahrenzone. Rechnen Sie das mal auf ein Jahr hoch, dann verstehen Sie, warum ein kurzer Förderer mit dem falschen Gummi schneller durch ist, als die Zugfestigkeit vermuten lässt.
Der Betriebsleiter von eben hat übrigens nicht am Gurt herumgedoktert. Wir haben die Aufgabe entschärft, damit das Material sanfter und in Laufrichtung ankommt statt schräg und aus der Höhe. Danach hielt die Deckschicht länger. Das ist die eigentliche Lehre aus dem Fall: Wer die Standzeit erhöhen will, fängt an der Aufgabestelle an, nicht am Gurt selbst.
Das Verschleißbild lesen: Fläche oder Kerbe
Wenn Sie den Gurt ohnehin mit der Deckplatte nach oben vor sich haben, lohnt der zweite Blick auf die Art des Verschleißes. Denn die Deckplatte verschleißt nicht auf eine Weise, sondern auf zwei, und die beiden erzählen Ihnen Unterschiedliches.
Feines, hartes Material wie Sand, Kies oder Mergel wirkt wie Schleifpapier. Es trägt die Oberfläche gleichmäßig ab, flächig, ohne einzelne Spuren. Der Gurt wird überall ein bisschen dünner, matt und glatt. Schweres, scharfkantiges Material dagegen, Steine, Metallschrott, Glasbruch, schneidet und schlägt. Es hinterlässt einzelne Kerben und Einschnitte, mal hier, mal da, wie Messerspuren auf einem Schneidbrett. Zwei Bilder, zwei Mechanismen.
| Verschleißbild | Typisches Fördergut | Wie es aussieht | Was es Ihnen sagt |
|---|---|---|---|
| Flächenabrieb | Feiner, harter Sand, Kies, Mergel | Gleichmäßig dünner, matte, glatte Oberfläche, keine Einzelspuren | Schmirgelwirkung. Es ist eine Frage der abriebfesten Gummiqualität |
| Kerben und Einschnitte | Schwere, scharfkantige Brocken, Metallschrott, Glas | Einzelne Schnitte, Dellen und Ausbrüche, über die Fläche verstreut | Schnitt- und Schlagbelastung. Es ist eine Frage der schnittfesten Qualität |
Der Punkt dahinter: Beide Bilder verlangen unterschiedliche Gummiqualitäten. Eine Mischung, die gegen Schmirgeln optimiert ist, muss gegen Schnitte nicht gut sein, und umgekehrt. Wer nur auf Flächenabrieb ausgelegten Gummi kauft, aber scharfkantiges Recyclinggut fährt, wundert sich über Kerben, die die schönste Abriebfestigkeit nicht verhindert. Der Extremfall, in dem scharfes Material den Gurt nicht nur kerbt, sondern an der Übergabe durchschlägt, ist noch einmal ein eigenes Kapitel.
Warum „abriebfest“ nicht reicht
Damit sind wir beim größten Missverständnis rund um Deckplatten. Auf fast jedem Angebot steht „abriebfest“. Das klingt nach einem Versprechen. Es ist aber nur eine Richtung, keine Garantie. Abriebfest ist keine Zusage, sondern eine Frage nach dem Verschleißbild: abriebfest gegen was?
Es gibt verschiedene Verschleißursachen, und sie verlangen verschiedene Gummimischungen. Ein Gurt, der pauschal als abriebfest verkauft wird, kann trotzdem schnell verschleißen, wenn die Qualität nicht zu Ihrem konkreten Fördergut passt. Auf dem Papier sieht abriebfest immer gut aus. Im Betrieb entscheidet, ob es das richtige abriebfest für Ihr Material ist.
Ein Gurthersteller behauptet in seinem Bulletin sogar, mehr als die Hälfte der am Markt verkauften Fördergurte lägen unterhalb der minimalen Normwerte für den Abrieb. Diese Zahl sollten Sie mit Vorsicht lesen. Sie stammt aus dem Werbetext eines Anbieters, der im selben Dokument seine eigenen Premiumqualitäten anpreist, und ist nicht unabhängig geprüft. Als Marktstatistik taugt sie nicht. Als Warnung schon: Verlassen Sie sich nicht auf das Wort auf dem Lieferschein, sondern auf die Klassifizierung. Was die Buchstaben und Klassen der Gurtkennzeichnung genau bedeuten, ist ein eigenes Thema.
Dicke ist nicht alles
Wenn die Deckplatte oben zuerst dünn wird, liegt ein Gedanke nahe: dann eben von vornherein dicker. Manchmal stimmt das. Oft ist es die teure Abkürzung.
Eine dickere Deckplatte kann schlechteren Abrieb bis zu einem gewissen Grad ausgleichen, mehr Gummi hält eben länger. Aber sie hat einen Preis, den man nicht auf der Rechnung sieht. Mehr Gummi heißt mehr Gewicht, und dieses Gewicht fährt bei jeder Umdrehung mit. Das zieht Antriebsenergie, jeden Tag, und macht den Gurt steifer. Sie zahlen die zusätzlichen Millimeter also zweimal: einmal beim Kauf, einmal an der Stromrechnung.
Für das Verhältnis der beiden Deckplatten gibt es eine Faustregel aus der Herstellerpraxis: Die Tragseite sollte nicht mehr als dreimal so dick sein wie die Laufseite. Die Laufseite kommt üblicherweise mit deutlich weniger aus, grob 30 bis 50 Prozent dünner als oben, weil sie nur über Trommeln und Rollen läuft und kaum Fördergut sieht. Der Zwischengummi zwischen den Gewebelagen bleibt meist unter einem Millimeter. Das sind Angaben einzelner Hersteller, keine allgemeingültigen Normwerte, aber sie zeigen die Logik: oben viel Opfermaterial, unten so wenig wie nötig.
Und die Grenzen des Materials stehen im Datenblatt, nicht im Bauchgefühl. Eine beworbene abriebfeste Baureihe etwa gibt der Hersteller für einen Bereich von minus 40 bis plus 80 Grad Celsius frei. Das gilt für diese Produktlinie, nicht für jeden Gurt, und es erinnert daran, dass Fördergut und Temperatur zusammen die Qualität bestimmen, nicht die Dicke allein.
Der größte Kostenhebel sitzt in der Deckplatte
Warum sich die Mühe mit der richtigen Qualität lohnt, sehen Sie am Geld. Bei Mehrlagen- und Stahlseilgurten macht der Deckplattengummi in der Regel mindestens 70 Prozent der Gesamtmasse und rund die Hälfte der Rohmaterialkosten aus. Das ist der größte einzelne Kostenblock im ganzen Gurt. Wer hier die falsche Qualität wählt, spart am kleinen Rest und verliert am großen Anteil.
Wie schief das gehen kann, zeigt ein belegtes Beispiel aus einem Steinbruch. Dort lief an einem 55 Meter langen Primärförderer ein Gurt der Bauart 1000/5, für die Konstruktion deutlich überdimensioniert. Man könnte meinen, mehr Festigkeit schade nie. Der Gurt hielt trotzdem im Schnitt nur rund 600 Betriebsstunden. Sechshundert Stunden, das sind im Zweischichtbetrieb keine zwei Monate. Nehmen Sie dazu jeden Wechsel, jeden Stillstand, jede Montagestunde übers Jahr zusammen. Nicht die Zugfestigkeit war das Problem, sondern dass die teure Deckplattenmasse nicht zum harten Gestein und zur kurzen Anlage passte. Ein Gurt, der auf dem Datenblatt überlegen aussah, war im Betrieb der teuerste.
Standzeit erhöhen: die vier Hebel
Was heißt das jetzt für Ihre Anlage? Die gute Nachricht ist, dass Sie an mehreren Stellen ansetzen können, und keine davon ist Raketentechnik.
Der erste Hebel ist die Aufgabe. Weniger Fallhöhe, Material mittig und in Laufrichtung aufgeben, den Beschleunigungsstoß klein halten. Das wirkt am stärksten, weil hier der meiste Verschleiß entsteht. Der zweite Hebel ist die Qualität: passend zum Material wählen, nicht zum Wort auf dem Angebot. Flächenabrieb oder Kerben, das entscheidet über die Gummimischung. Der dritte Hebel ist die Reinigung. Ein Abstreifer, der sauber abzieht statt zu kratzen, schützt die Deckplatte, statt sie mit abzutragen. Und der vierte Hebel ist die Ausrichtung: Trommeln und Tragrollen rechtwinklig stellen, damit der Gurt nicht schräg läuft und sich einseitig aufreibt.
Bleibt die Frage, wann aus Verschleiß ein Schaden wird. Reiner Flächenabrieb ist kein Reparaturfall. Er ist eine Frage der Nutzungsdauer: Die Deckplatte arbeitet planmäßig ab, bis sie irgendwann aufgebraucht ist. Kritisch wird es erst, wenn der Zugträger durchschimmert. Sobald das Gewebe oder die Stahlseile sichtbar werden, ist die Schutzschicht weg, und dann hilft kein Flicken mehr, dann muss der Gurt getauscht werden. Eine feste Restdicke in Millimetern, ab der Schluss ist, gibt keine seriöse Quelle her, das hängt von Gurt und Betrieb ab. Der sichtbare Zugträger dagegen ist ein klares Signal, und er kommt für niemanden überraschend, der oben regelmäßig nachmisst.
- Der meiste Verschleiß entsteht oben auf der Tragseite, grob 80 zu 20 gegenüber der Laufseite (Herstellerangabe). Messen Sie oben, nicht unten.
- Der Brennpunkt ist die Aufgabestelle, wo das Material auf Bandgeschwindigkeit beschleunigt wird. Wer Standzeit gewinnen will, entschärft zuerst die Aufgabe.
- Das Verschleißbild verrät die Ursache: flächiger Abrieb bei feinem, hartem Sand oder Kerben bei scharfkantigen Brocken. Zwei Mechanismen, zwei Gummiqualitäten.
- „Abriebfest“ ist keine Garantie. Die Qualität muss zum konkreten Fördergut passen, nicht zum Wort auf dem Lieferschein.
- Dicker ist nicht automatisch besser. Mehr Gummi gleicht Abrieb aus, kostet aber Gewicht und Energie. Faustregel Trag- zu Laufseite höchstens 3 zu 1 (Herstellerangabe).
- Die Deckplatte macht rund 70 Prozent der Masse und die Hälfte der Rohmaterialkosten aus. Fehlkäufe sind hier teuer. Sobald der Zugträger durchschimmert, ist der Tausch fällig.
Häufige Fragen
Warum verschleißt die Tragseite schneller als die Laufseite?
Weil oben das Material liegt und unten nur Trommeln und Rollen laufen. Ein Gurthersteller beziffert die Verteilung auf grob 80 Prozent Tragseite zu 20 Prozent Laufseite, was sich mit der Praxis deckt. Die Tragseite sieht bei jeder Umdrehung das Fördergut, den Beschleunigungsstoß an der Aufgabe und den Abstreifer. Die Laufseite ist deshalb auch von Haus aus dünner ausgelegt.
Was bedeutet „abriebfest“ beim Fördergurt wirklich?
Es bedeutet, dass die Deckplatte gegen eine bestimmte Art von Abrieb ausgelegt ist, nicht gegen jede. Verschiedene Verschleißursachen verlangen verschiedene Gummiqualitäten. Ein pauschal als abriebfest verkaufter Gurt kann trotzdem schnell verschleißen, wenn die Mischung nicht zu Ihrem Material passt. Entscheidend ist die genaue Klassifizierung, nicht das Wort im Angebot.
Wie dick sollte die Deckplatte sein, und hilft eine dickere immer?
Eine dickere Deckplatte kann schlechteren Abrieb bis zu einem gewissen Grad ausgleichen, aber sie erhöht Gewicht, Energieverbrauch und Steifigkeit. Als Faustregel nennen Hersteller ein Verhältnis von höchstens 3 zu 1 zwischen Trag- und Laufseite. Sinnvoller als pauschal dicker ist fast immer die richtige Gummiqualität für Ihr Fördergut. Die Dicke allein ersetzt die passende Mischung nicht.
Können Abstreifer die Deckplatte beschädigen?
Ja. Ein falsch eingestellter Abstreifer gehört zu den Verschleißquellen an der Deckplatte, besonders Metallabstreifer, die über den Gurt kratzen statt sauber abzuziehen. Ein gut eingestellter Abstreifer schützt die Deckplatte dagegen, weil er Anhaftungen und Rücktrag von Rollen und Trommeln fernhält. Die Einstellung entscheidet, ob der Abstreifer hilft oder schadet.
Woran erkenne ich, dass die Deckschicht aufgebraucht ist?
Am sichersten daran, dass der Zugträger durchschimmert. Sobald das Gewebe oder die Stahlseile sichtbar werden, ist die Opferschicht weg und der Gurt gehört getauscht. Eine feste Restdicke in Millimetern, ab der Schluss ist, gibt es nicht als allgemeingültigen Wert, das hängt von Gurt und Betrieb ab. Deshalb lohnt es sich, die Deckplattendicke oben und im Aufgabebereich regelmäßig nachzumessen, statt auf den Durchbruch zu warten.
