Vulkanisieren oder Klammern? Gurtverbindungen im ehrlichen Vergleich

Der Gurt war gerissen, die Halle stand, und im Büro drängte die Schicht auf Wiederanlauf. Auf dem Tisch lagen zwei Wege: den Gurt vulkanisieren oder ihn mechanisch verbinden. Der eine gibt die haltbarste Naht, kostet aber zwei Schichten Stillstand. Der andere läuft nach einer Stunde wieder, hält dafür selten so lange. Falsch war keiner von beiden. Die Frage war nur, welcher zu diesem Betrieb an diesem Tag passte.

Die drei Wege, einen Gurt endlos zu machen

Ein Fördergurt kommt als Bahn auf die Anlage und muss zum endlosen Ring geschlossen werden. Dafür gibt es drei Grundverfahren, und wer den Unterschied kennt, versteht schon die halbe Entscheidung. Heißvulkanisation, Kaltvulkanisation und mechanische Verbinder. Alles andere sind Spielarten davon.

Bei der Heißvulkanisation werden die vorbereiteten Gurtenden mit Wärme und Druck in einer Vulkanisierpresse zu einem Stück verschmolzen. Ein Hersteller von Vulkanisierpressen nennt dafür als Größenordnung 140 bis 155 Grad und über 6 bis 10 bar Pressdruck, und die fertige Naht muss vor dem Öffnen der Presse auf 70 bis 80 Grad abkühlen, sonst reißt der noch heiße Gummi auf Lagenebene auseinander. Das sind Herstellerangaben, keine Norm, aber sie zeigen, warum das kein Handgriff für zwischendurch ist. Eine vulkanisierte Naht verschmilzt beide Enden zu einem Stück.

Die Kaltvulkanisation, oft auch Kaltverklebung genannt, kommt ohne Presse aus. Statt Hitze arbeitet ein Spezialkleber, der bei Umgebungstemperatur aushärtet. Das dauert nach Herstellerangabe 12 bis 24 Stunden, und hohe Luftfeuchtigkeit treibt Blasen in die Verbindung und schwächt die Haftung. Kalt ist die Alternative überall dort, wo eine Presse nicht hinkommt oder der Gurt zu klein für sie ist.

Der mechanische Verbinder schließlich klammert die Gurtenden zusammen wie eine kräftige Gürtelschnalle. Scharniere, Platten oder Klammern aus Stahl, Edelstahl oder Kunststoff greifen in beide Enden und werden verschraubt oder eingeschlagen. Schnell geschlossen, sofort belastbar, aber die Trennstelle bleibt als solche sichtbar. Welches Verfahren zu welchem Gurt passt, ist keine Geschmacksfrage: Stahlseilgurte werden in aller Regel heiß vulkanisiert, mehrlagige Gewebegurte lassen sich auch kalt verbinden, und wo der Gurt zu eng für die Presse ist oder es schnell gehen muss, bleibt die kalte oder die mechanische Verbindung.

Der ehrliche Vergleich: Stillstand, Festigkeit, Standzeit

Jetzt zu den Zahlen, an denen die Entscheidung meistens hängt. Eine Vorwarnung vorweg: Die Festigkeits- und Standzeitwerte, die hier stehen, stammen sämtlich von Herstellern, und die haben ein Eigeninteresse an ihrer eigenen Methode. Nehmen Sie sie als Größenordnung, nicht als geeichten Messwert. Belastbare, herstellerneutrale Prozentzahlen gibt es in diesem Feld schlicht nicht, und wer Ihnen etwas anderes erzählt, verkauft.

Lesen Sie die Tabelle nicht als Rangliste, sondern als Tauschgeschäft. Die Heißvulkanisation kauft Ihnen die höchste Festigkeit und die längste Standzeit, und sie bezahlt dafür mit Stillstand. Ein Anbieter beziffert das professionelle Verbinden im Schnitt auf rund zwei Arbeitsschichten: eine zum Vorbereiten, Anschleifen und Reinigen, eine zum Zusammensetzen und Vulkanisieren. Kleine Nähte können in etwa vier Stunden fertig sein, große dauern nach derselben Quelle bis zu 24 Stunden. Ein Anbieter mechanischer Verbinder rechnet dagegen mit Stillstandszeiten von mindestens acht Stunden, weil die Chemikalien der Vulkanisation mehrere Stunden zum Aushärten brauchen, und stellt dem die sofortige Inbetriebnahme seines Verbinders gegenüber.

Was so ein Stillstand kostet, hängt am Betrieb. Für die Verpackungsindustrie nennt ein Hersteller Ausfallkosten in der Größenordnung von Hunderten bis Tausenden US-Dollar pro Minute. Das ist ein extremes Beispiel und in Dollar gerechnet, nicht in Euro, aber es macht klar, warum die schnelle Verbindung in manchen Anlagen die wirtschaftlich richtige ist, selbst wenn sie technisch die schwächere bleibt. Rechnen Sie das für Ihre Anlage einmal auf die Schicht hoch. Die Antwort steht dann meist schon fest, bevor die erste Klinge angesetzt ist.

Warum die Hersteller sich bei den Prozenten streiten

Wenn Sie zwei Prospekte nebeneinanderlegen, werden Sie stutzig. Der eine sagt, eine Vulkanisation koste Festigkeit, der andere sagt, sein mechanischer Verbinder koste gar keine. Beide haben recht, und beide verkaufen. So einfach ist das.

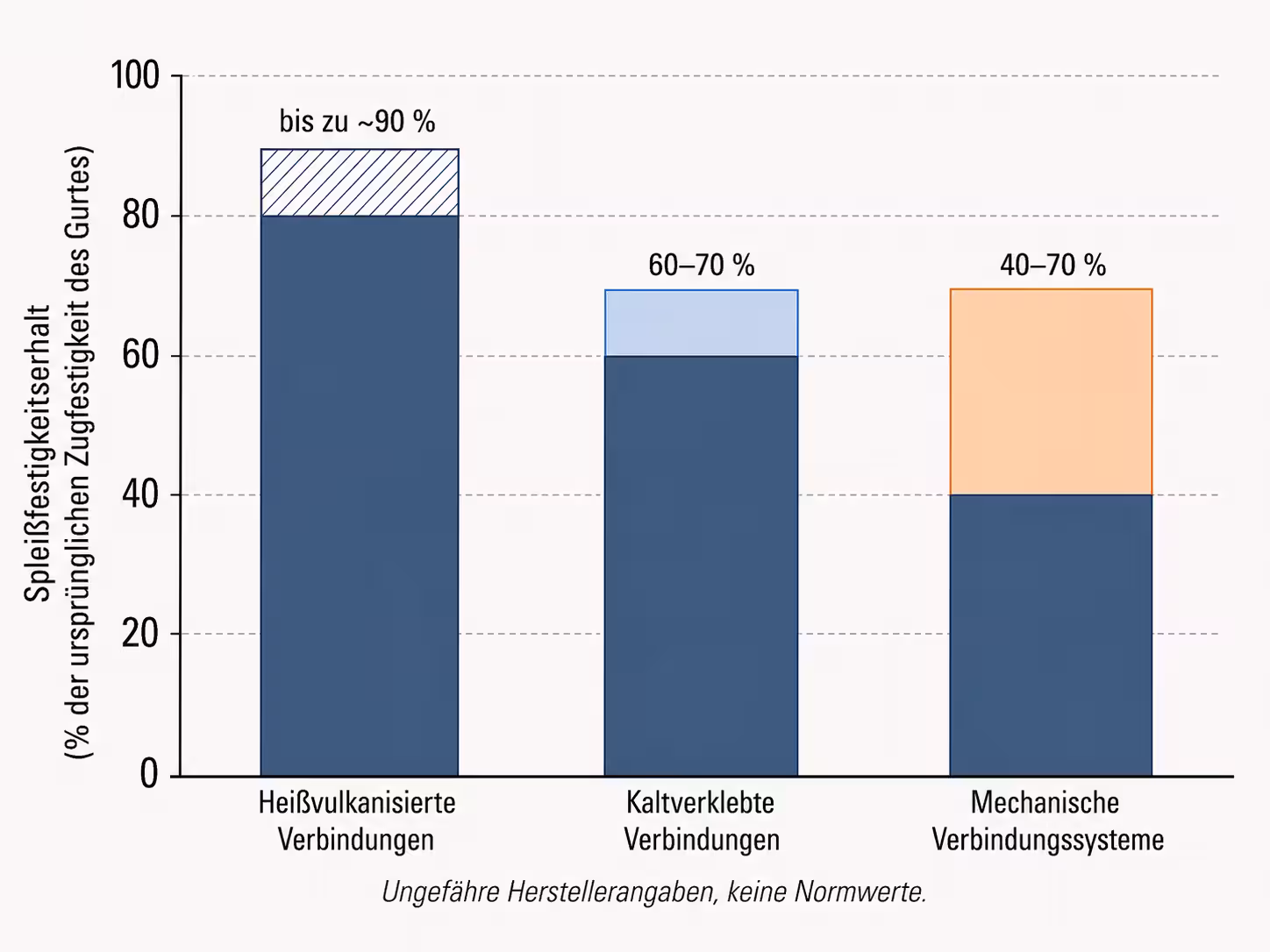

Konkret gibt ein Anbieter mechanischer Verbinder an, eine korrekt montierte mechanische Verbindung beeinträchtige die Bandfestigkeit überhaupt nicht, während die Vulkanisation selbst bei sauberer Ausführung eine ganze Gewebelage koste. Ein Pressenhersteller wiederum beziffert genau die Vulkanisation mit bis zu 90 Prozent Festigkeitserhalt und die mechanische Verbindung mit 40 bis 70 Prozent. Das lässt sich nicht auf einen gemeinsamen Nenner bringen, und Sie sollten es auch nicht versuchen.

Für die Praxis ziehen Sie daraus eine ruhige Konsequenz: Behandeln Sie jede Prozentzahl als das, was sie ist, eine Herstellerangabe mit Absender. Auf dem Papier sieht jede Methode überlegen aus, sobald der eigene Hersteller die Zahlen liefert. Im Betrieb zählt, ob die Verbindung zu Ihrem Gurt, Ihrer Last und Ihrer Anlage passt. Fragen Sie den Betrieb nebenan, der Ihre Gutart fährt, nicht den Prospekt.

Die Naht und der Abstreifer

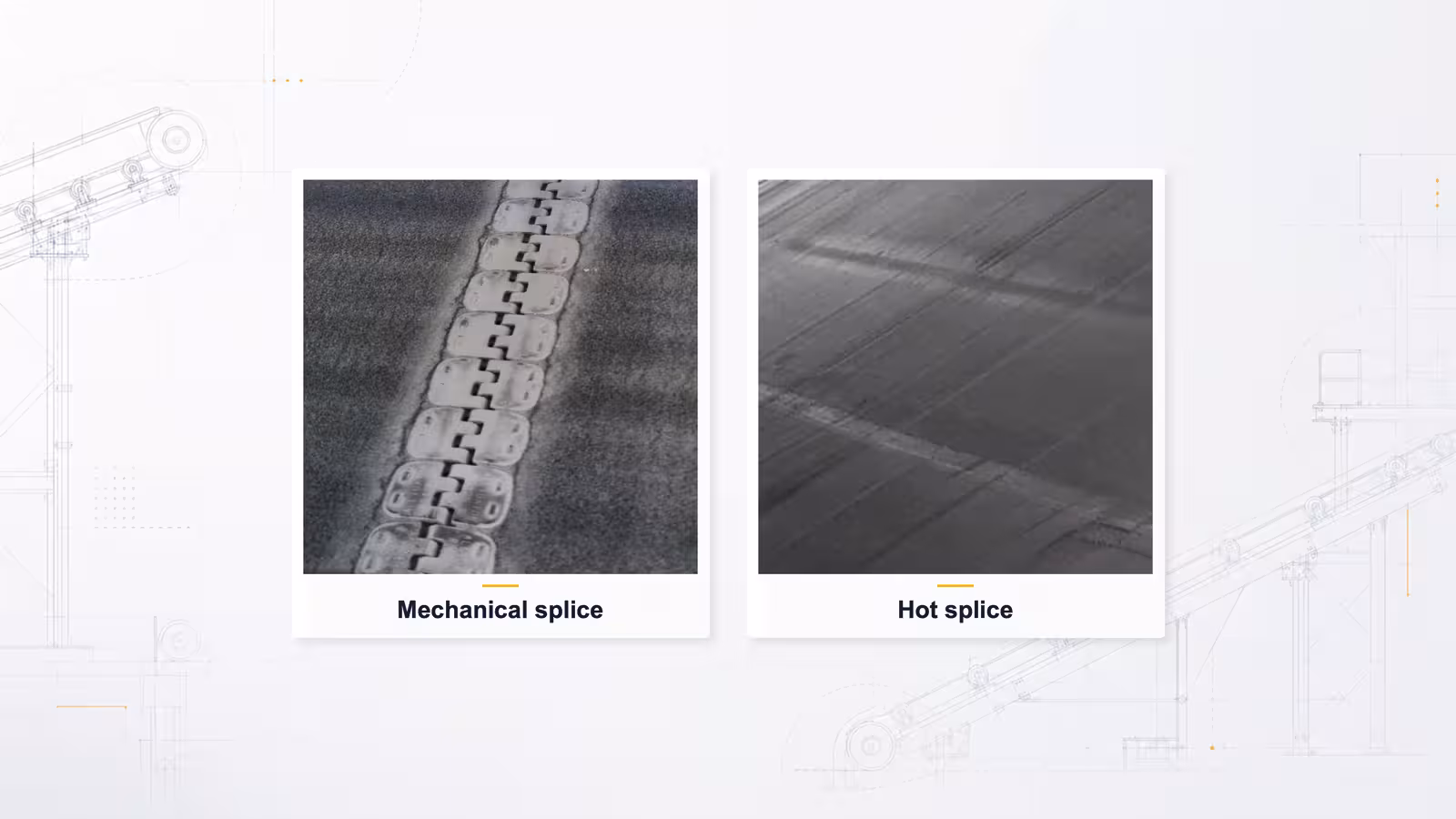

Es gibt einen Punkt, an dem die Verbindung noch lange nach der Montage über Geld entscheidet, und den übersieht fast jeder: den Abstreifer. Eine glatte, vulkanisierte Naht läuft unter dem Abstreifer durch, als wäre sie nie da gewesen. Ein mechanischer Verbinder, der als Buckel über die Gurtoberfläche steht, tut das nicht.

So ein aufstehender Verbinder wirkt wie ein hochstehender Nagel im Dielenboden, der jeder vorbeigezogenen Socke einen Faden zieht. Bei jeder Runde stößt der Abstreifer an die Kante, und bei jeder Runde geht ein Stückchen Klinge verloren. Nach ein paar Wochen reinigt der Abstreifer schlechter, und keiner weiß, warum. Die Lösung ist alt und einfach: Der Verbinder wird in den Gurt eingelassen, also versenkt, sodass er mit der Oberfläche abschließt. Anbieter weisen ausdrücklich darauf hin, dass sich die Abstreifer-Verträglichkeit einer mechanischen Verbindung durch dieses Einhobeln deutlich verbessern lässt. Wer den Verbinder einfach aufsetzt und laufen lässt, spart zehn Minuten bei der Montage und zahlt sie an der Abstreiferklinge mehrfach zurück.

Wann was? Die Entscheidung nach Anlage und Dringlichkeit

Die eigentliche Frage lautet nie „welche Methode ist die beste“, sondern „welche passt zu diesem Fall“. Vier Größen geben die Antwort: der Gurttyp, die Anlage, die Umgebung und die Dringlichkeit.

Der Gurttyp grenzt die Auswahl schon ein. Ein Stahlseilgurt gehört in aller Regel heiß vulkanisiert, weil nur so die Zugkräfte sauber über die Seile übertragen werden. Ein mehrlagiger Gewebegurt lässt mehr Spielraum, hier ist auch die Kaltverbindung eine ernsthafte Option. Ist der Gurt zu schmal oder zu eng gebaut für eine Presse, fällt die Heißverbindung ohnehin aus, dann bleibt kalt oder mechanisch.

Die Umgebung entscheidet mit, und zwar strenger, als vielen lieb ist. Vulkanisieren braucht eine saubere, trockene, relativ warme Umgebung. Reste von Chemikalien, zu viel Feuchtigkeit oder Temperaturextreme erzeugen Knicke oder Blasen und schwächen die Naht. Vulkanisieren ist ein bisschen wie Lackieren. Bei Nässe, Kälte und Staub wird das nichts, egal wie gut der Mann an der Presse ist. In einer offenen Grube im November unter freiem Himmel ist die schnelle mechanische Verbindung oft nicht die schlechtere, sondern die einzig ehrliche Wahl.

Und dann die Dringlichkeit. Darf die Anlage zwei Schichten stehen, holen Sie sich mit der Vulkanisation die haltbarste Naht ins Haus. Darf sie das nicht, ist die schnelle Verbindung die richtige, auch wenn sie nicht ewig hält. Ein Betrieb, den ich begleitet habe, stand genau an diesem Punkt: Gurt gerissen, Produktion im Nacken. Wir haben mechanisch verbunden und den Gurt weiterlaufen lassen, und beim nächsten geplanten Stillstand wurde in Ruhe vulkanisiert. Nicht schön, aber ehrlich, und vor allem bezahlbar. Die mechanische Verbindung war hier kein Kompromiss aus Bequemlichkeit, sondern die passende Antwort auf die Dringlichkeit.

Warum Verbindungen wirklich versagen

Hier kommt der Teil, der öfter Geld kostet als die ganze Methodenfrage. Die meisten Verbindungen versagen nicht, weil die Methode schlecht war, sondern weil die Ausführung nicht stimmte. Das gilt für heiß, kalt und mechanisch gleichermaßen.

Die üblichen Verdächtigen sind immer dieselben: Bandenden, die nicht rechtwinklig geschnitten wurden. Deckschichten, die falsch oder ungleichmäßig geschält sind, sodass der Grip nicht überall gleich greift. Und Schmutz, Öl oder Feuchtigkeit auf der Klebefläche. Kommt beim Vulkanisieren die Temperatur nicht hin, kann sich die Naht schon nach wenigen Wochen wieder öffnen, und Blasen nach der Vulkanisation sind das sichtbare Geständnis, dass beim Aushärten etwas nicht gestimmt hat. Die Verbindung meldet ihr Problem also durchaus. Man muss nur hinsehen und wissen, was man sieht.

Es gibt aber eine Sorte Versagen, die auf keinen Vulkaniseur zurückgeht, und die ist teuer, weil man sie leicht an der falschen Stelle sucht. In einem Steinbruch ließ ein Betrieb dieselbe Verbindung dreimal in einem Jahr neu setzen und schimpfte jedes Mal auf den Handwerker. Die Naht war aber nicht das Problem. Der Trommeldurchmesser war zu klein für den steifen Gurt, und die Verbindung wurde bei jedem Umlauf über die Trommel überbeansprucht. Wer die Naht dreimal erneuern lässt, ohne die Trommel anzusehen, flickt dreimal denselben Reifen und übersieht den Nagel im Profil.

Genau das steckt hinter einer nüchternen Regel aus der Auslegung: Eine Zugfestigkeit, die auch nur eine Stufe zu hoch gewählt ist, verlangt normalerweise einen um 25 Prozent oder mehr größeren Trommeldurchmesser. Bleibt der Durchmesser, wandert die Überlast in die Verbindungsstelle. Wiederkehrendes Versagen an derselben Stelle ist deshalb selten Pech und selten schlechtes Handwerk. Es ist ein Systemsignal. Erst die Ursache, dann die Naht.

Prüfen, was man kaum sieht, und der Rahmen drumherum

Eine mechanische Verbindung können Sie beim Rundgang ansehen. Sitzt eine Platte lose, fehlt eine Klammer, steht etwas hoch, das erkennt ein geübtes Auge. Eine vulkanisierte Naht macht es Ihnen schwerer. Sie ist mit bloßem Auge kaum zu beurteilen, und die ersten Anzeichen, dass sie sich löst, sieht man fast nicht. Oft fällt es erst auf, wenn die Naht reißt. Das ist kein Argument gegen die Vulkanisation, aber ein Argument dafür, sie sauber ausführen zu lassen und die Verbindungsstelle bei jeder Gelegenheit mit in den Blick zu nehmen.

Für die Reißfestigkeit mehrlagiger Gewebegurte gibt es mit der ISO 505 eine anerkannte Prüfmethode und mit der ISO 14890 Anforderungen an die Spleißkonstruktion. Beide liefern Prüfverfahren, aber keine allgemeingültigen Mindest-Prozentwerte für die Nahtfestigkeit. Deshalb bleiben die Festigkeitszahlen weiter Herstellersache. Wer eine belastbare Aussage über seine konkrete Naht will, kommt um eine Prüfung am eigenen Gurt nicht herum.

Und weil die Frage regelmäßig kommt: In Deutschland fällt der Betrieb und die wiederkehrende Prüfung von Gurtförderern für Schüttgut unter die Betriebssicherheitsverordnung, die baulichen Anforderungen ortsfester Gurtförderer regelt die DIN EN 620. Beide schreiben keine festen Prüfintervalle speziell für Verbindungsstellen vor. Ein Hinweis aus dem Regelwerk lohnt trotzdem: Sind an einer Anlage häufiger als einmal im Monat Instandhaltungs-, Inspektions- oder Reinigungsarbeiten nötig und lässt sich die Stelle nicht vom Boden aus erreichen, müssen gesicherte Zugänge da sein. Wer also plant, an einer schwer zugänglichen Naht regelmäßig nachzuarbeiten, plant unbemerkt auch an der Zugangstechnik mit. Auch das gehört in die Rechnung, welche Verbindung an dieser Stelle die richtige ist. Wo aus einer angeschlagenen Verbindung oder Deckschicht bereits Risse ins Band hineinlaufen, beginnt ohnehin ein anderes Kapitel.
