Abstreifer für Förderbänder: Arten, Auswahl und typische Verschleißzeichen

Wenn ich in einen fremden Betrieb komme, schaue ich zuerst unter das Band. Meistens sehe ich dasselbe Bild: verkrustete Rücklaufrollen, ein Kegel aus Feinmaterial unter dem Untertrum, und an der Stütze lehnt griffbereit eine Schaufel. Diese Schaufel ist das ehrlichste Messgerät der Fördertechnik, denn wo sie täglich gebraucht wird, arbeitet der Abstreifer nicht mehr, oder es gibt gar keinen.

Was ein Abstreifer am Förderband wirklich leistet

Rücktrag ist das Material, das an der Abwurfstelle nicht abspringt, sondern am Gurt kleben bleibt und mit auf die Rückreise geht. Unterwegs verteilt es sich dorthin, wo es niemand haben will: auf die Rücklaufrollen, auf die Trommeln, in die Stahlkonstruktion und auf den Boden unter der Anlage. Der Gurt nimmt es mit wie eine nasse Schuhsohle den Sand vom Strand, unauffällig, aber zuverlässig, bei jeder einzelnen Umdrehung.

Die Folgen sind selten spektakulär, dafür stetig. Das Material backt an Rollen und Trommeln fest, lagert sich einseitig ab, und schon läuft der Gurt aus der Spur. Hersteller von Reinigungssystemen nennen Rücktrag als einen der häufigsten Auslöser für Schieflauf und den Folgeverschleiß, der daran hängt. Dazu kommt die Reinigungsarbeit selbst. Eine amerikanische Bergbaubehörde nennt, zitiert über einen Hersteller, rund 100 Gramm Rücktrag pro Quadratmeter als noch vertretbares Niveau. Klingt nach wenig. Bei einem 1.200 Millimeter breiten Gurt mit 2 Metern pro Sekunde im Dauerbetrieb sind das trotzdem rund 7 Tonnen Material, die Tag für Tag unter der Anlage zusammengekehrt werden wollen.

Und die Rollen? Ein Hersteller berichtet von einer deutschen Braunkohle-Tagebaugesellschaft, die ihre Rollenwechsel ausgewertet hat: Rund 30 Prozent gingen auf Verschleiß durch ausgetragenes Material zurück, nicht auf normales Altern. Drei von zehn Rollen. Jeder dieser Wechsel kostet Material, Monteurstunden und meist auch Bandstillstand. Rechnen Sie das mal auf ein Jahr hoch, dann wissen Sie, warum ich den Abstreifer für das am meisten unterschätzte Bauteil der ganzen Anlage halte.

Die wichtigsten Abstreifer-Arten im Überblick

Abstreifer unterscheiden sich vor allem darin, wo sie am Band sitzen und wie grob sie arbeiten dürfen. Kataloge nennen sie mal Gurtreiniger, mal Bandreiniger, mal Förderbandabstreifer, gemeint ist dasselbe Prinzip: eine Kante oder Bürste, die dem Gurt abnimmt, was er nicht freiwillig hergibt.

Wenn in Angeboten vom PU-Abstreifer die Rede ist, beschreibt das übrigens keine eigene Bauart, sondern das Klingenmaterial Polyurethan. Dazu gleich mehr, denn die Materialfrage entscheidet in der Praxis häufiger über Erfolg oder Ärger als die Bauform.

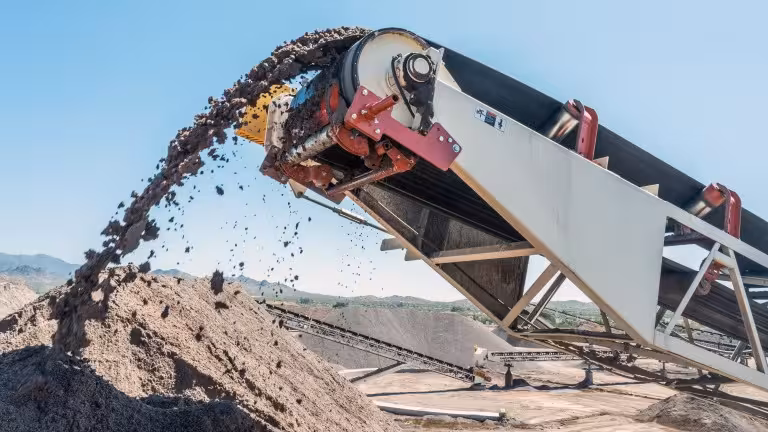

Primär oder Sekundär: warum ein Abstreifer oft einer zu wenig ist

Ein Primärabstreifer allein wirkt auf dem Papier ausreichend. Zwei Fachportale kommen unabhängig voneinander auf ähnliche Zahlen: Ein Primärabstreifer entfernt 60 bis 80 Prozent des anfänglichen Rücktrags, nach der vorsichtigeren Zählung 60 bis 70 Prozent. Andersherum gelesen heißt das: 20 bis 40 Prozent fahren weiter mit. Erst die Kombination mit einem Sekundärabstreifer hebt die Reinigungswirkung nach beiden Quellen über 90 Prozent.

Hundert Prozent erreicht kein System, dafür sind weder Gurtoberfläche noch Klingenkante fehlerfrei genug. Deshalb raten dieselben Quellen zur Arbeitsteilung statt zu einem einzelnen, überdimensionierten Abstreifer: vorn ein robuster Vorabstreifer, dahinter ein präziser zweiter. Das ist wie beim Kehren. Der grobe Besen nimmt den Haufen, für den Rest brauchen Sie den Handfeger, und keiner von beiden kann den anderen ersetzen.

Ob sich die zweite Stufe lohnt, entscheidet Ihr Fördergut. Trockener, grober Kies springt an der Abwurfstelle fast von allein ab. Feuchtes, feines oder klebriges Material bleibt hängen, und genau dann macht sich der Sekundärabstreifer bezahlt. Was Rücktrag als Gesamtsystem kostet und welche Reinigungskonzepte es jenseits der Klingen gibt, ist ein eigenes Thema für einen eigenen Artikel.

Das Klingenmaterial: PU, Gummi, Hartmetall, Keramik

Ein Betrieb, den ich betreut habe, hatte an einem weichen Gurt eine Hartmetallklinge montiert. Nicht aus Überzeugung, sondern weil sie gerade im Regal lag. Gereinigt hat sie ordentlich. Nebenbei hat sie feine Spuren in die Deckplatte gezogen und sich selbst ungleichmäßig abgenutzt, weil sie auf der weichen Oberfläche nie sauber auflag. Ein Abstreifer soll reinigen, nicht gravieren. Das Klingenmaterial muss zum Gurt und zum Gut passen, nicht zu dem, was im Lager greifbar ist.

Polyurethan, kurz PU, ist der Vermittler unter den Klingenwerkstoffen. Das Material ist weicher als Hartmetall und verschleißt schneller, dafür geht es schonend mit dem Gurt um: Eine PU-Klinge wird nicht hart genug, um Deckplatte oder Reparaturstellen zu beschädigen, und sie passt sich mit der Zeit an die Gurtform an. Genau deshalb wird sie für neue Gurte ebenso empfohlen wie für ältere mit unebener Oberfläche. Für feines, pulvriges Gut wie Zement oder Mehl raten Anbieter ebenfalls zu glatten PU-Klingen, weil sie sich eng an den Gurt anschmiegen.

Hartmetall, meist Wolframkarbid, ist das andere Ende der Skala. Es zählt zu den härtesten verfügbaren Klingenmaterialien, verträgt hohen Verschleiß und auch höhere Temperaturen und ist die naheliegende Wahl für grobes, abrasives Gut auf neuen, unbeschädigten Gurten. Auf einem welligen oder vorgeschädigten Gurt kann sich eine Hartmetallklinge dagegen an Unebenheiten verhaken und dabei Klinge und Gurt zugleich ruinieren. Es gibt auch Zwischenlösungen: Ein Hersteller bietet hartmetallbestückte Klingen auf einem Träger aus Polyurethan oder Gummi an, die nach seiner Angabe auch einen Bandrücklauf ohne Schaden überstehen.

Gummiklingen sind die flexible und meist günstigste Variante. Anbieter empfehlen sie für unebene oder vorgeschädigte Gurtoberflächen und für feuchtes, klebriges Fördergut; dafür verschleißen sie schneller als PU oder Hartmetall. Keramik schließlich tritt dort an, wo lange Standzeiten den Aufpreis rechtfertigen sollen.

Zu den Standzeiten nennt ein Anbieter als grobe Orientierung unter normalen Bedingungen: PU 6 bis 12 Monate, Hartmetall 12 bis 24 Monate, Keramik 18 bis 36 Monate. Das ist die Angabe eines einzelnen Anbieters, keine Norm, und Ihre Anlage kann deutlich darüber oder darunter liegen. Derselbe Anbieter berichtet von einem Zementwerk, das mit Keramik-Sekundärabstreifern die Standzeit des Gurts um 40 Prozent verlängert haben will. Ein Einzelfall, aber einer, der die Richtung zeigt. Fragen Sie den Betrieb, nicht den Prospekt.

Anpressdruck und Einstellung: der häufigste Fehler

Der teuerste Fehler an Abstreifern kostet in der Anschaffung keinen Cent: zu viel Druck. In einem Betrieb hat der Kollege von der Instandhaltung den Kopfabstreifer bei jedem Rundgang ein Stück fester gestellt, nach der Logik, mehr Druck bedeute mehr sauber. Nach ein paar Wochen sah die Deckplatte aus, als hätte jemand sie mit grobem Schmirgel bearbeitet: lange Riefen, sauber in Laufrichtung gezogen. Wir haben den Druck deutlich zurückgenommen. Die Reinigung wurde besser, nicht schlechter, und der Gurt hatte endlich Ruhe.

Dahinter steckt ein einfacher Zusammenhang: Es gibt einen optimalen Bereich für den Anpressdruck, und in beide Richtungen davon weg sinkt die Reinigungswirkung. Zu viel Druck erhöht die Reibung zwischen Klinge und Gurt. Die Klinge verschleißt schneller, die Deckplatte leidet, der Antrieb zieht mehr Energie, und sauberer wird es trotzdem nicht. Beim Reifendruck akzeptiert jeder, dass es einen richtigen Bereich gibt und jede Abweichung Geld kostet. Beim Abstreifer gilt dasselbe, nur steht der Sollwert auf keinem Aufkleber im Türrahmen.

Zu wenig Druck ist genauso tückisch, und das überrascht viele: Die Klinge reinigt dann schlechter, verschleißt aber gleichzeitig schneller. Material wird mit Bandgeschwindigkeit durch den Spalt zwischen Klinge und Gurt gezogen und fräst feine Rillen in die Kante. Diese Rillen weiten sich aus, bis die Kante regelrecht ausgefranst ist. So eine Kante erkennen Sie bei der Sichtprüfung auf einen Blick, wenn Sie wissen, wonach Sie suchen.

Dazu kommt ein schleichender Effekt: Eine PU-Klinge vergrößert mit fortschreitendem Verschleiß ihre Kontaktfläche zum Gurt. Der Druck pro Fläche sinkt, obwohl an der Spannvorrichtung niemand etwas verstellt hat. Mechanisch gespannte Systeme brauchen deshalb regelmäßiges Nachspannen, sonst reinigt auch ein gut ausgewähltes System nach ein paar Monaten nur noch halbherzig. Herstellerseitig gilt fehlendes Nachspannen als Hauptgrund, warum an sich passende Abstreifer im Betrieb enttäuschen; gute Spannvorrichtungen lassen sich deshalb ohne Werkzeug nachstellen. Konkrete Druckwerte in Zahlen finden Sie hier bewusst nicht: Allgemeingültige, belegte Werte gibt es nicht, der richtige Bereich hängt von System und Hersteller ab.

Typische Verschleißzeichen: wann die Klinge muss

Ein Abstreifer kündigt sein Ende an, lange bevor er ganz aufgibt. Sie müssen nur wissen, wo Sie hinschauen. Die drei verlässlichsten Zeichen: mehr Rücktrag als üblich unter dem Band, frische Verschüttung rund um die Kopftrommel und eine Klingenkante, die sichtbar oder ungleichmäßig verschlissen ist.

Bei der Sichtprüfung gehört der erste Blick der Klingenkante, denn dort zeigt sich Verschleiß zuerst. Der zweite Blick gilt der laufenden Anlage: Liegt die Klinge noch lückenlos am Gurt an? Bleiben hinter dem Abstreifer Materialstreifen auf dem Gurt zurück? Eine verschlissene Klinge arbeitet wie ein alter Scheibenwischer. Sie wischt nicht mehr, sie schmiert nur noch, und der Streifen auf dem Gurt ist ihr Geständnis.

Anbieter empfehlen, Klingen, Halterungen und Spannmechanik fest in die regelmäßige Sichtkontrolle aufzunehmen und die Anlage nach jeder Verstellung im Testlauf zu beobachten. Feste Wechseltermine nach Kalender haben sich bei mir dagegen nie bewährt: Die Klinge verschleißt nach Betriebsstunden und Material, nicht nach Datum. Wie viel Reserve in einer Klinge stecken kann, zeigt eine einzelne Fallstudie mit Zustandsüberwachung: Dort meldete ein Vibrationssensor den Zustand der Sekundärabstreifer, und der Betreiber konnte den Klingenwechsel von 25 bis 30 Tagen auf 40 bis 45 Tage strecken, ohne dass die Reinigung schlechter wurde. Eine einzelne Anlage, keine Norm. Aber ein Hinweis, was das Beobachten des Zustands gegenüber dem Raten wert ist.

Praktisch ist außerdem alles, was den Wechsel schnell macht. Manche Anbieter liefern Systeme mit werkzeuglosem Klingenwechsel (Stift ziehen, Klinge tauschen, Stift setzen) und Spezialklingen für heiße, chemisch belastete oder stark abrasive Umgebungen. Wenn der Tausch zehn Minuten statt zwei Stunden dauert, wird er auch gemacht.

Abstreifer als Ersatzteil: welche Angaben der Lieferant braucht

Irgendwann steht trotz aller Pflege der Neukauf an, und dann entscheidet die Qualität Ihrer Anfrage über die Qualität des Angebots. Was jetzt kommt, ist Praxiserfahrung aus vielen Ersatzteilanfragen, keine Norm. Ein Lieferant, der die folgenden Punkte kennt, kann Ihnen ein passendes System anbieten statt eines Katalogtreffers:

• Gurtbreite und, falls bekannt, Bandgeschwindigkeit
• Fördergut mit Eigenschaften: trocken, feucht, klebrig, abrasiv, scharfkantig
• Einbauort: Kopftrommel, Rücklaufseite oder Untergurt
• bestehender Abstreifertyp und, falls vorhanden, das Modell
• Fotos vom Abstreifer und vom Einbaubereich
• Betriebsumgebung: nass, staubig, heiß, ölig oder mit Lebensmittelkontakt
• gewünschtes Ergebnis: Grobreinigung, Feinreinigung, Schutz der Rücklaufseite oder weniger Verschüttung

Die Fotos sind wichtiger, als viele denken. Ein Bild vom Einbauraum beantwortet Fragen, die im Telefonat niemand stellt: Wie viel Platz ist unter der Trommel? Wie kommt der Monteur an die Spannvorrichtung? Und das Reinigungsziel gehört dazu, weil es die Systemwahl lenkt. Wer vor allem die Umlenktrommel schützen will, braucht etwas anderes als jemand, der den Gurt besenrein an die nächste Übergabe schicken muss. Das ist kein Hexenwerk. Aber es ist Handwerk, und es beginnt mit einer vollständigen Anfrage.
