Förderband-Trommeln: Antriebstrommel, Umlenktrommel und der richtige Belag

In einem Zementwerk im Süden lief ein breiter Gurt monatelang tadellos, bis der Betrieb im Sommer auf Volllast ging. Dann rutschte er durch. Der Motor drehte, das Band ruckte, der Durchsatz brach ein. Gesucht haben alle am Gurt: zu alt, zu glatt, falsch gespannt. Dabei saß die Ursache eine Handbreit daneben, auf der Antriebstrommel. Ihr Belag war blank geschliffen, glatt wie ein abgefahrener Autoreifen ohne Profil. Ohne Grip auf der Trommel überträgt der stärkste Motor keine Kraft. Wir haben den Belag erneuert, und das Rutschen war weg.

Wenn der stärkste Motor nichts nützt

Ein Förderband kennt keine Zähne und keine Kette. Die Antriebstrommel dreht sich, und der Gurt bewegt sich nur, weil zwischen beiden genug Reibung herrscht. Das nennt sich Reibschluss, und er ist die stille Bedingung dafür, dass überhaupt etwas transportiert wird. Fällt die Reibung weg, dreht die Trommel unter dem Gurt durch, und der Motor arbeitet gegen nichts.

Genau das war im Zementwerk passiert. Jahre unter staubiger Dauerlast hatten den Belag glatt poliert, und mit jeder blank gelaufenen Stelle sank die Reibung. Bei Teillast reichte der Rest noch. Unter Volllast, wenn der Gurt die meiste Kraft braucht, war Schluss. Der Schlupf ist selten der erste Verdächtige, dabei gehört er zu den deutlichsten Verschleißzeichen an der Trommel überhaupt.

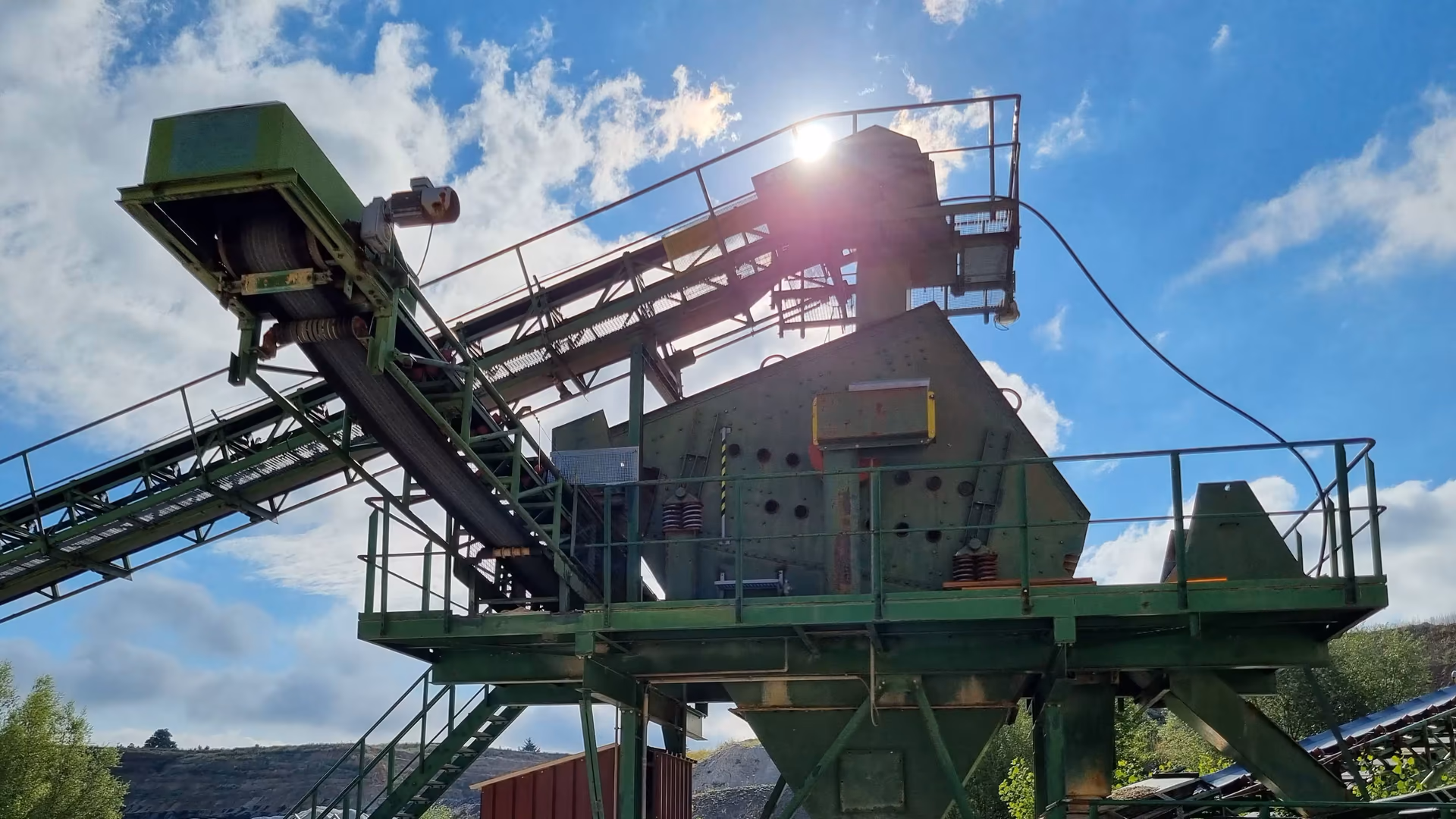

Für Sie heißt das: Rutscht ein Gurt, schauen Sie zuerst dorthin, wo die Kraft übertragen wird, nicht nur auf den Gurt selbst. Die Trommel ist kein passives Umlenkstück. Sie ist die Stelle, an der aus Motordrehzahl Fördergeschwindigkeit wird, und sie schafft das über nichts als Reibung. Fehlt die, nützt der stärkste Antriebsmotor nichts.

Antriebstrommel, Umlenktrommel und der Rest

An einem Förderer sitzen mehr Trommeln, als die meisten vermuten, und jede hat ihre Aufgabe. Zwei tragen die Hauptlast der Erklärung.

Die Antriebstrommel, oft auch Kopftrommel genannt, sitzt meist am Abwurf, dort, wo das Gut den Gurt verlässt. Sie ist mit dem Antrieb verbunden und überträgt dessen Kraft per Reibschluss auf den Gurt. Sie ist die einzige Trommel, die den Gurt aktiv antreibt. Alle anderen laufen mit.

Die Umlenktrommel, auch Endtrommel, sitzt am gegenüberliegenden Ende und lenkt den Gurt um, damit er auf der Unterseite zurücklaufen kann. Sie treibt nichts an, sie führt. Dazwischen können weitere Trommeln stehen: eine Spanntrommel als Teil der Spannstation, die den Gurt straff hält, und Ablenk- oder Abdrucktrommeln, die den Gurt zusätzlich umlenken oder ihn fester an die Antriebstrommel drücken. Mehr Umschlingung an der Antriebstrommel heißt mehr Reibung, und mehr Reibung heißt mehr Grip.

Wie all diese Teile im Zusammenspiel den Aufbau eines Förderers ergeben, ist ein Thema für sich. Hier geht es um die Trommeln selbst, und vor allem um das, was ihre Oberfläche noch kann oder eben nicht mehr kann.

Der Trommelbelag: wo der Grip entsteht

Der Trommelbelag, im Fachjargon Lagging, ist die Schicht, die auf den blanken Stahlmantel der Trommel aufgebracht wird. Ein nackter Stahlmantel würde den Gurt zwar tragen, aber schlecht greifen und schnell verschleißen. Der Belag ändert das.

Er hat drei Aufgaben, und alle drei zahlen auf dieselbe Rechnung ein. Erstens erhöht er die Reibung zwischen Trommel und Gurt, damit die Kraft überhaupt ankommt. Zweitens schützt er den Stahlmantel vor Verschleiß und Beschädigung, denn der Belag verschleißt anstelle des teuren Trommelkörpers. Drittens leitet er Wasser vom Umfang ab, das sonst wie ein Schmierfilm zwischen Gurt und Trommel läge und den Grip weiter senken würde.

Man merkt den Belag erst, wenn er fehlt. Solange er greift, denkt niemand an ihn. Ist er glatt, steht die halbe Instandhaltung am Gurt und rätselt, warum das Band nicht mehr zieht.

Glatt, gerillt, keramisch: welcher Belag wohin

Nicht jeder Belag gehört auf jede Trommel. Die Wahl richtet sich danach, ob die Trommel antreibt oder nur führt, und wie abrasiv und nass die Umgebung ist. Vier Varianten sehen Sie in der Praxis am häufigsten.

Die Rautenrille auf dem Gummibelag ist mehr als Zierde. Die Rillen wirken wie die Kanäle in einer Schuhsohle: Sie geben Wasser und Feinmaterial einen Weg nach draußen, damit die Fläche greift, statt auf einem Film zu schwimmen. Nebenbei bekommt der Belag dadurch etwas Spiel und arbeitet unter Last, ohne gleich zu reißen.

Die keramische Variante mit Dimpeln bringt den meisten Grip und ist an vielen Antriebstrommeln Standard. Sie hat aber einen Haken, den man kennen muss: Läuft der Gurt schon durch, krallen sich die harten Noppen in den Gurtrücken und können ihn regelrecht aufraspeln. Keramik ist deshalb kein Allheilmittel gegen Schlupf, sondern eine Wahl für Anlagen, bei denen die Grundeinstellung stimmt.

Hält Keramik wirklich länger?

Sobald Keramik ins Spiel kommt, kommt die Frage nach der Standzeit. Und hier lohnt sich Ehrlichkeit. Hersteller werben damit, dass ein Keramikbelag ein Vielfaches länger hält als Gummi. Nur schwanken die Angaben erheblich: Mal ist von der vierfachen Standzeit die Rede, mal von mehr als dem Zehnfachen. Einen neutralen Prüfwert, der das entscheidet, gibt es nicht. Das sind Herstellerangaben, keine Norm.

Als grobe Tendenz können Sie festhalten: Keramik hält länger, kostet aber in der Anschaffung mehr. Ob sich das rechnet, hängt an Ihrer Anlage. In einer stark abrasiven, nassen Umgebung mit teurem Stillstand kann sich der Aufpreis über wenige Wechsel amortisieren. Rechnen Sie das mal auf ein paar Jahre hoch, mit den Kosten für jeden Belagwechsel und den Stillstand, den er bedeutet. An einer kleinen, sauber laufenden Anlage tut es der Gummibelag dagegen oft jahrelang.

Auf dem Papier gewinnt die Keramik jeden Vergleich. Im Betrieb gewinnt sie ihn nur dort, wo Gummi tatsächlich zu oft dran müsste. Verlassen Sie sich bei der Standzeit lieber auf Betriebe mit ähnlichem Fördergut als auf die Zahl im Prospekt.

Woran Sie sehen, dass die Trommel Hilfe braucht

Eine Trommel kündigt ihren Verschleiß an, wenn man weiß, wohin man schaut. Die Zeichen sind unauffällig, aber eindeutig.

Das erste ist der Schlupf, den wir schon kennen: Der Gurt ruckt oder rutscht unter Last, obwohl der Antrieb sauber läuft. Das zweite sehen Sie am Belag selbst. Ist er abgefahren, streckenweise abgelöst oder blank poliert, hat er seinen Grip verloren. Eine blank gelaufene Belagfläche glänzt fast, ähnlich wie ein oft angefasster Türgriff, und genau dieser Glanz ist das Warnsignal.

Dann die Anbackungen. Setzt sich Material auf dem Trommelmantel fest, entsteht eine unrunde, klebrige Auflage, die den Gurt bei jeder Umdrehung anhebt und ihn aus der Spur drängen kann. Solches Material kommt oft von einer Übergabe, die seitlich nicht sauber abgedichtet ist und Feingut streuen lässt. Und schließlich die Riefen: sichtbare Laufspuren und Rillen auf der Oberfläche, meist von Fremdkörpern oder einer schlecht laufenden Gurtkante eingegraben.

Machen Sie den Belag zum festen Punkt Ihrer Sichtkontrolle. Ein prüfender Blick aus sicherem Abstand bei laufendem Band zeigt Ihnen den Schlupf und den Glanz. Alles, was Handkontakt braucht, gehört an die stillgesetzte und gesicherte Anlage. Kein Griff an die Trommel ist schneller als der Gurt.

Schlupf hat oft eine zweite Ursache: die Spannung

Jetzt der Haken an der ganzen Sache: Nicht jeder Schlupf kommt vom Belag. Ein neuer, griffiger Belag nützt nichts, wenn der Gurt zu locker läuft. Fehlt die Spannung, hebt der Gurt an der Antriebstrommel ab und rutscht, ganz gleich, wie gut der Belag greift. Erst die Ursache, dann das Symptom, sonst tauschen Sie einen einwandfreien Belag und wundern sich, dass das Rutschen bleibt.

Für die Spannung sorgt die Spannstation, das Take-up. Sie hält den Gurt so straff, dass an der Antriebstrommel kein Schlupf entsteht und der Durchhang zwischen den Stationen in Grenzen bleibt. Läuft ein Gurt zu locker, springt er unter Last an der Trommel, wie eine durchhängende Fahrradkette, die über den Zahnkranz rutscht, statt ihn mitzunehmen.

Zwei Bauarten sind üblich. Der Schraubspanner, kurz STU, spannt den Gurt manuell über Gewindestangen an der Umlenktrommel. Er ist einfach und günstig und reicht als Faustregel für kürzere Bänder unter etwa hundert Metern. Der Gewichtsspanner, das GTU, hält die Spannung über ein Gewicht automatisch konstant, auch wenn sich der Gurt unter Last dehnt. Für lange Anlagen über hundert Meter ist er die bessere Wahl. Die hundert Meter sind eine grobe Orientierung, keine feste Grenze.

Bevor Sie also einen Belag verdächtigen, prüfen Sie den Spannweg. Steht die Spannstation am Anschlag oder hängt der Gurt sichtbar durch, haben Sie Ihren Täter womöglich schon gefunden, ohne die Trommel überhaupt anzufassen.

Belag erneuern oder Trommel tauschen

Steht fest, dass die Trommel schuld ist, folgt die Kostenfrage: Reicht ein neuer Belag, oder muss die ganze Trommel raus? In den meisten Fällen ist die Antwort erfreulich günstig. Ist nur der Belag verschlissen, wird die Trommel neu belegt, also neu gummiert oder keramisiert, und der Trommelkörper mit Welle und Lagern bleibt drin.

Die ganze Trommel wird erst dann fällig, wenn tiefer etwas kaputt ist: ein Lagerschaden, eine verbogene oder angerissene Welle, ein beschädigter Mantel oder eine Unwucht, die das Band in Schwingung bringt. Das ist die größere Maßnahme, weil dann meist auch die Ausrichtung neu gemacht werden muss.

Der wirtschaftliche Kern ist derselbe wie bei fast jedem Verschleißteil am Band. Der Belag ist billig gegen den Trommeltausch, und der geplante Belagwechsel ist billig gegen den ungeplanten Stillstand, den ein durchrutschender oder blockierter Antrieb verursacht. Welches Teil am Band zuerst aufgibt und was der Tausch jeweils wirklich kostet, ist ein eigenes Kapitel. Für die Trommel gilt die kurze Version: Belag beobachten, rechtzeitig erneuern, und der Trommelkörper hält oft ein Vielfaches länger.
